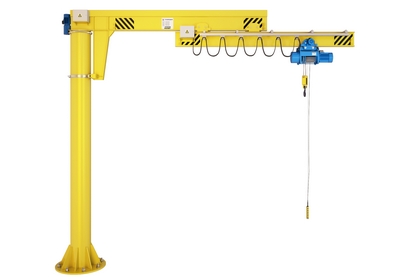

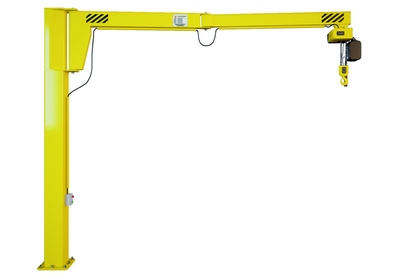

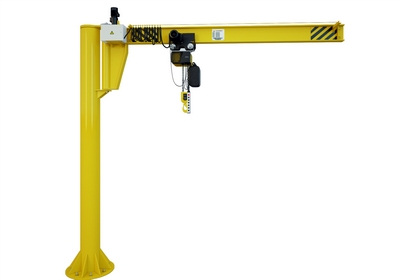

Кран консольный поворотный на колонне

Содержание

Параметры и описание консольных кранов на колонне

Консольные краны на колонне – это техника специального назначения, опорный крановый механизм, который обычно обладает малотоннажными грузовысотными характеристиками.

Особенности конструкции

Конструкция крана консольного поворотного включает двутавровую консоль, как базу. Она закреплена на специальной колонне, которая прочно крепится к фундаменту с использованием специализированных кронштейнов. Рабочим органом выступает балка и стрела с установленным захватным крюком.

Основные узлы техники:

  • консоль;
  • колонна;
  • опорный кронштейн;
  • обкатная опора;
  • тяговая цепь, фиксатор;
  • упоры, крышки;
  • подшипники, демпферы.

Устройства производят строго в соответствии с нормативной документацией, потому оно имеет фиксированные технические параметры. Конструкция консольных кранов на колонне регулируется ГОСТ-19811-74, где содержится детальный чертеж и требования.

Перемещение грузов производится по вертикали. Радиус действия оборудования зависит от технических параметров: угла поворота, вылета стрелы.

Разновидности грузоподъемных консолей

Классификацию устройств такого типа проводят по их мобильности. Кран консольный поворотный бывает:

  • стационарным – крепится на рабочем месте и не передвигается;
  • передвижным – в установленных заранее рамках такое устройство может перемещаться.

Конструкция электрических консольно-поворотных кранов может быть оборудована ручным поворотом консоли. Такое решение позволяет использовать оборудование в местах, где не подведены источники электричества.

Настенное исполнение устройства отличается высокой надежной и эксплуатационными характеристиками. Механизм устанавливают на стену для перемещения грузов неподалеку от нее.

Механические приспособления управляются при помощи пульта. И ручные, и механические вариации оснащаются электрическими тельферами или ручными талями. Последний вариант используют для сравнительно нетяжелых материалов. Тельферы предназначены для работы с тяжелыми объектами.

Варьирование грузовысотных характеристик

Возможность подъема грузов для консольных кранов на колонне варьируется в пределах от 0,5 до 16 тонн. Диапазон других характеристик:

  • вылет стрелы, м – от 2,5 до 6 или 10;
  • высота подъема, м – от 2 до 4 или 5.

Если угол поворота техники составляет 240 градусов, актуальны первые цифры – максимальный вылет стрелы 6 м и высота подъема 4 м.

Основные характеристики

Основные технические параметры грузоподъемного оборудования:

  • классификация по ГОСТу 25546 – 2К, по ISO 4301/1 – А2;
  • выполнение – У, ХЛ, УХЛ;
  • размещение по стандарту 15150 – 1, 2, 3, 4;
  • привод поворота устройства и управление – ручное;
  • управление талями – ручное, электрическое пультовое;
  • положение управления – с пола;
  • электропровод – подключение по кабелю;
  • масса груза при испытаниях – 1.25 при статическом, 1.1 при динамическом испытании.
Читать еще:  Кран 50 метров стрела аренда

В последнем пункте указана часть от номинальной грузоподъемности, указанной в паспорте.

Видео по теме: Консольный кран

ООО «Технекс» — Грузоподъемное оборудование под Ключ

Консольные краны

КРАН КОНСОЛЬНЫЙ НА КОЛОННЕ С УГЛОМ ПОВОРОТА КОНСОЛИ 270°

КРАН КОНСОЛЬНЫЙ НА КОЛОННЕ С УГЛОМ ПОВОРОТА КОНСОЛИ 360°

КРАН КОНСОЛЬНЫЙ НАСТЕННЫЙ

КРАНЫ КОНСОЛЬНЫЕ ВЗИ

КРАН КОНСОЛЬНЫЙ НАСТЕННЫЙ ПЕРЕДВИЖНОЙ ККНП

КРАН КОНСОЛЬНЫЙ НА КОЛОННЕ ДВУХПЛЕЧЕВОЙ

КРАН ДВУХКОНСОЛЬНЫЙ НА КОЛОННЕ

КРАН КОНСОЛЬНЫЙ С ТЕЛЕСКОПИЧЕСКОЙ СТРЕЛОЙ

КРАН НАПОЛЬНО-НАСТЕННЫЙ КОНСОЛЬНЫЙ

КРАН НАПОЛЬНО-ПОТОЛОЧНЫЙ КОНСОЛЬНЫЙ

КРАН КОНСОЛЬНЫЙ СПЕЦИАЛЬНЫЙ

Радиоуправления TELECRANE. Первый импортер. Самые низкие цены в РБ. Скидки. Монтаж. Гарантия. Подробнее

Аренда контрольных грузов.

Для проведения динамических и статических испытаний грузоподъемных кранов компания ООО «Технекс» предлагает в аренду испытательные грузы. Грузы имеют вес от 50 кг до 1 тонны, что позволяет испытывать краны грузоподъемностью от 0,5 до 5,0 тонн включительно.

Демонтаж козлового крана в короткие сроки

В апреле месяце специалисты Технекс произвели демонтаж козлового крана грузоподъемностью 12,5 тонн. Работа по демонтажу крана была произведена в короткие сроки и заняла два рабочих дня (подготовка – один день + демонтаж – один день).

Аккредитация лаборатории неразрушающего контроля

Лаборатория неразрушающего контроля ООО «Технекс» аттестована в Национальном органе по аккредитации Республики Беларусь Государственном предприятии «БГЦА»

Назначение стационарных и передвижных консольных кранов

Консольный кран — устройство, которое появилось на свет давно. Одни историки называют датой его появления средние века, другие приписывают изобретение приспособления рукам кузнецов. Т. е. появился он много веков назад и в наше время продолжает совершенствоваться. Некоторые узлы и механизмы устройства делаются с применением более качественных и надежных материалов. Широко используются электрические блоки и двигатели.

Область применения

Главной частью крана является консоль. Это балка, расположенная в горизонтальном направлении. По ней передвигается тележка с крюком. Механизм поднимается и опускается, а тележка с грузом перемещается только горизонтально. Если она закрепляется на стене, механизм называется настенным консольным краном.

Консольная балка крепится к колонне, стоящей вертикально. Консольные краны на колонне занимают мало места, легко разбираются и транспортируются в нужную часть производственной площади. Они заменили мостовые конструкции, стоящие на 2 опорах и занимающие много места на площадке.

Консольные устройства поворачиваются вокруг колонны влево и вправо, иногда вращаются на 360°. Повороты осуществляются вручную — ККР механический, или механизм поворота бывает оснащен двигателем с редуктором. На консоли используется тележка, которая передвигается с помощью тросов.

Грузоподъемные механизмы нашли свое применение в помещении складов, на строительстве бытовых и промышленных объектов, в аэропортах. Консольно-балочный кран часто используется в производственных цехах в качестве дополнительного оборудования. С его помощью передвигаются тяжелые заготовки к станкам. В цехах он встречается и стоящим на колонне у стены или в средней части помещения.

При необходимости работы с легкими грузами используются конструкции, управляемые вручную — ККР механический. Для тяжелых грузов существуют краны консольные 2 т, краны грузоподъемностью 5 тонн, 10 т и более. Они часто оборудованы электротягой и лебедкой для тали. Для обеспечения большей устойчивости используется консольный двухплечевой крановой агрегат.

Подобное оборудование выпускается по индивидуальным заказам. В нем может выполняться консоль большей или меньшей длины, меняться угол поворота механизма, высота перемещения груза, грузоподъемность устройства.

Читать еще:  Кабина башенного крана изнутри

Устройство консольных кранов

Разновидностей консольных подъемных устройств существует больше, чем на автомобильной основе. Они имеют различный тип привода. По этому признаку их разделяют на ручные и механические. Исполнительным органом того и другого агрегата является тележка или тельфер, передвигающийся по консоли. Тельфер установлен и на консольно-балочный механизм и на устройство, базирующееся на колонне.

Тельфер состоит из планетарного редуктора, тормозной системы и электрического двигателя. Вся конструкция, стоящая на колонне, вращается вокруг ее оси. Кран консольный поворотный ручной осуществляет повороты вручную.

Тормозная система останавливает тельфер и не дает грузу подниматься выше предусмотренной нормы. Это уберегает подъемник от обрывов троса, превышения вертикальной нагрузки и неправильной намотки на барабан. При попытке поднять слишком тяжелый груз обесточивается система питания тельфера.

Механическая конструкция имеет двигатель или другое устройство, упрощающее перемещение грузов. Привод бывает чаще всего электрический или гидравлический. К эксплуатации крана допускается любой рабочий. Он осуществляет управление с пульта, не прилагая физических усилий. По конструктивным особенностям подъемник бывает стационарный или передвижной. Рассмотрим каждый из них.

Стационарные

Стационарные краны имеют большую грузоподъемность, весят больше передвижных механизмов и обладают более крупными габаритами. Они выпускаются и в настенном варианте. В этом случае консольная балка подвешивается к закрепленной на стене ферме и передает часть своей нагрузки зданию. Передвигаются балка и тележка с грузом с помощью двигателей разного типа. Чаще используются электроприводы.

Кран консольный электрический стационарный бывает оборудован 1 или 2 плечами. На опоре двухплечевого устройства устанавливаются 2 консольные балки, позволяющие переносить одновременно 2 разных груза. Стационарные подъемные механизмы монтируются и на колоннах, прочно закрепленных на фундаменте. Они устанавливаются в разных местах помещения: вплотную к стене, в промежутках между станками. Краны консольные поворотные, стоящие ближе к средине пола, имеют большой угол поворота, доходящий до 360°.

Передвижные

Краны консольные передвижные обладают меньшими формами по сравнению со стационарными. Ими удобно пользоваться в помещениях с большой площадью. Консоль устройства крепится на вертикальной раме. Рама опирается на колеса с приводом. Механизм с такой конструкцией крепится на стене и передвигается вдоль нее по специальным направляющим с помощью электрического мотора.

Передвижные подъемники более мобильные. Они передвигаются и по рельсам, проложенным на полу. Этот способ передвижения увеличивает ширину захвата обслуживаемой зоны и уменьшает количество устройств в помещении.

Расчет консольного крана

Конструкции передвижные и стационарные изготавливаются для выполнения различных задач. При проектировании изделий учитываются многие параметры. К ним относятся предположительный вес перемещаемых грузов, размеры конструкции, толщина стен помещения. Эти данные позволяют конструировать различные типы устройств: настенный поворотный или двухплечевой кран, кран консольный стационарный или передвижной.

В результате эти механизмы выполняют задачи, которые недоступны погрузчикам и автокранам.

Устройство консольное поворотное ручное управляется вручную. Остальные механизмы имеют управление с пульта. Механизмы консольные 2 или 5 т считаются безопасными в эксплуатации. Их обслуживание не требует специального обучения. Эксплуатация устройства доступна любому рабочему.

При большом желании можно соорудить кран своими руками. Его устанавливают не только на станину, идущую в промышленном варианте в комплекте с оборудованием, но и на стоящие на полу или стене подходящие для крепления консоли конструкции. Самодельные стрелы бывают неповоротные и подвижные. Изделие промышленного изготовления или созданное своими руками обладает следующими достоинствами:

  • представляет собой пример оборудования малой грузоподъемности;
  • прост в перемещении и установке;
  • адаптируется к любым потребностям;
  • не занимает много места;
  • увеличивает площадь захвата при перемещении грузов;
  • устройство с ручным управлением не расходует электроэнергию.
Читать еще:  Кран либхер 50 тонн характеристики

Перед изготовлением крана нужно составить чертеж конструкции поворотного крана на колонне или стене, приготовить инструменты и необходимые материалы. Среди инструментов обязательно должен быть сварочный аппарат. При расчете конструкции большую помощь оказывают специальные таблицы, в которых указаны главные характеристики изделия: масса поднимаемого груза, диаметр колонны, длина консоли, диаметр соединительных болтов. Можно обойтись и без справочных данных. Для этого нужно прочитать материалы из энциклопедий и технических разработок.

Колонну рекомендуется изготавливать из стали Ст5. Материал этой марки легко обрабатывается и обладает высокой прочностью. Если пользоваться подобными данными, можно самостоятельно рассчитать все узлы крана.

Питание электрического агрегата производится с помощью гибкого кабеля с медными жилами, подключаемого к сети 380 В. К обслуживанию крана допускаются опытные мастера, так как от их работы зависит работоспособность и безопасность оборудования.

Ежедневное обслуживание заключается в осмотре консолей и опор на предмет появления трещин или сколов. Проверяются и болтовые соединения, целостность изоляции кабеля. Кран снимается с эксплуатации при разрыве большого количества ниток троса. Любой самодельный кран или изделие промышленного изготовления обязательно проходят процедуру регистрации в специальных надзорных органах.
