Как сделать мини погрузчик своими руками

САМОДЕЛКИН ДРУГ

Самодельный трактор фронтальный погрузчик

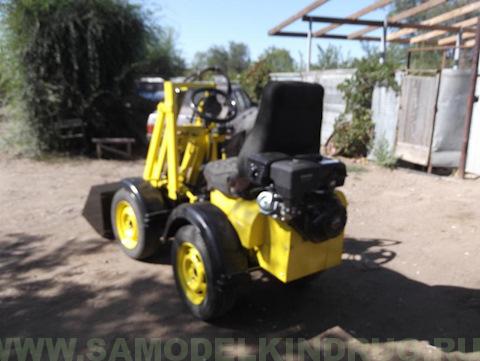

Самодельный трактор -погрузчик предназначен для погрузки и сгребания сыпучих грузов (песок, гравий) Фото, чертежи и видео самодельного фронтального погрузчика представлены далее. Самодельный погрузчик имеет постоянный полный привод. Двигатель Лифан Lifan 15 л/с со стартером. Гидравлическую систему приводит в действие НШ-10 (насос шестеренчатый) Распределитель Р-40 2 х секционный. Рама и стойка стрелы из швеллера 8-ка. Толщина металла ковша 3 мм. Вес порядка 400-500 кг Длинна 1.9 м без стрелы, с стрелой 2.4 м, Высота 1.3 м Ширина 94 см.

Принцип работы мини-погрузчика точно такой же как и на большом тракторе, стрела приводится в действие за счет установленного гидроцилиндра, на подъем и опускание ковша так же имеется отдельный цилиндр. На челюстной ковш дополнительно ставятся два малых гидроцилиндра с правой и левой стороны металлического ковша.

Крутящий момент с двигателя передается через систему шкивов и приводится в действие трансмиссия, а так же гидросистема самодельного фронтального погрузчика.

Материалы

  1. двигатель Lifan 15 л/с
  2. профтруба квадратного и прямоугольного сечения
  3. мосты ВАЗ
  4. колеса
  5. гидроцилиндры
  6. гидробак
  7. насос НШ-10
  8. листовой металл 3 мм

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. слесарный и измерительный инструмент
  5. набор гаечных ключей

Фото узлов и агрегатов самодельного погрузчика.

Фронтальный мини погрузчик своими руками

Наверняка, при выполнении хозяйственных работ на своем участке, Вы задавались вопросом: «Как облегчить и оптимизировать свою работу?». И тогда, к Вам на помощь приходит мини погрузчик. Конечно, такой многофункциональный аппарат стоит не дешево, поэтому возникает проблема ценового характера.

У нас есть для Вас решение! В этой статье мы расскажем Вам, как при наличии всех нужных в работе материалов, собрать самодельный мини погрузчик, затратив при этом минимум денежных средств.

Итак, конструкция самого просто по сбору мини погрузчика состоит всего из трёх основных деталей:

  1. Строительство и сборка ковша для устройства;
  2. Сборка системы управления;
  3. Установка гидравлики и всей конструкции.

Перед началом работы необходимо сделать чертеж, исходя из размера мини трактора, стоит заранее наметить размеры необходимых стальных листов.

Один из важных шагов — сбор необходимых инструментов, из них вам понадобятся:

  1. Инструмент, обеспечивающий как можно более точную резку металла, это может быть болгарка или резак.
  2. Сварочный аппарат (стоит отметить, что он должен быть достаточно мощным)
  3. Различный мелкий инструмент: молоток, плоскогубцы, метизы, шайбы и др.

Итак, разбиваем нашу работу по сбору фронтального мини погрузчика на 5 шагов.

  • Шаг 1. Так как мы собираем мини погрузчик, то логичнее всего собрать ковш с дуговидной основой. Для этого Вам понадобится стальной лист 6-7мм, который изгибается под углом (угол необходимо подбирать самим, его наклон зависит от того устройства, для которого собирается погрузчик, а также от чертежа).
  • Шаг 2. Привариваем к готовой дуговидной основе боковые стенки. Далее необходимо дополнить нижнюю часть устройства зубьями (они значительно упростят работу с сыпучими материалами).
  • Шаг 3. Следующим шагом будет изготовление гидравлики. Вначале следует собрать стрелу. Для этого берем швеллера с формой сечения в виде буквы П. Одной стороной прикрепляем их к готовому ковшу, другой к пластинам на раме мини трактора. Стоит брать два швеллера, т.к, конструкция из ни будет надежнее.
  • Шаг 4. Изготавливаем рычаги из квадратной трубы, соединяем их с помощью втулок, для которых заранее делаем отверстия. Один рычаг (меньшего размера) крепим ближе к середине стрелы, другой одним краем фиксируем на конце первого, а второй край цепляем за ковш. Далее, делаем идентичную конструкцию с иной стороны.
  • Шаг 5. Между рамой и вертикальной опорой фиксируем гидравлические тяги. Еще две должны соединять свободный конец серединного рычага и вертикальные опоры.

Мини погрузчик станет Вам незаменимым помощников в рабочем деле. Но стоит отметить, что браться за сборку самодельного погрузчика можно только в том случае, если вы обладаете необходимыми знаниями в сфере механики и гидравлики, а также полным комплектом инструментов, и рабочим местом. В худшем случае, результат Вас не обрадует. Если же все пройдет отлично, то погрузчик станет хорошим многофункциональным устройством и поможет сохранить Ваше время и деньги.

Читать еще:  Погрузчик мксм 800 технические характеристики

Самодельный мини-погрузчик

Здравствуйте! В этой теме хотелось бы опсудить возможность изготовления мини-погрузчика на подобие ПУМ 500 или BobCat. Это такий маленькие и проворные тракторёнки.

Самый главнуй вопрос, это как в таких погрузчиках реализован привод на колёса.

Сам думал над таким погрузчиком но от того что нет с чего делать от мысли отказался.
Вот есть ссылка человек продавал год назад самодельный. http://rst.ua/oldcars/specialtech/loader/specialtech_loader_1123497.html

И вот еще посмотрите видео там есть елементы сборки и видно как все устроено
http://www.youtube.com/watch?v=MoXUlgdr1uw

Мій канал — http://www.youtube.com/user/pppatriot
Бажаючі приєднатись до вайбер групи «Фермери України» , пишіть в приват.

Самый главнуй вопрос, это как в таких погрузчиках реализован привод на колёса.

Привод на колеса через гст гидростатику с регулируемым насосом.

Мій канал — http://www.youtube.com/user/pppatriot
Бажаючі приєднатись до вайбер групи «Фермери України» , пишіть в приват.


Растения растут для нас, а не мы живем что бы ухаживать за ними.
Чем больше узнаю людей, тем больше я люблю животных.

Самый главнуй вопрос, это как в таких погрузчиках реализован привод на колёса.

Привод на колеса через гст гидростатику с регулируемым насосом.

Силовая установка (дизель) крутит 3 . нш 50 , 2 нш на привод бортовых 1 соответственно на стрелу.
В бортовых реверсивные гидромоторы , правый-левый борт отдельно гидрораспреды.

Есть альтернатива, получится не такой поворотливый как ПУМ , но за погрузчик сойдет.
Была такая идея, два УАЗовских передних моста,сцепление+ коробка + раздатка УАЗ , мотор ОКА , между мотором и сцеплением редуктор 1/3 на привод насоса гидравлики и соответственно на сцепление 1/3.
Рулевое на дозаторе , передний и задний мост тягой через пром опору чтобы колеса синхронно в разные стороны поворачивали. Тормоза раздельно право-лево .
Короче посчитал затраты ( УАЗ на разбор есть) по гидравлике , и плюнул.
В хозяйстве появились пару к-20в , на одного ставлю фронтал .

К-20в конечно хорошо, но в ангарах с низкой крышей не погоняешь. А тут надо чтобы практически на месте разворачивался ну и плавная регулировка скорости.

А фоток случайно нет?

А фоток случайно нет?

К-20в конечно хорошо, но в ангарах с низкой крышей не погоняешь. А тут надо чтобы практически на месте разворачивался ну и плавная регулировка скорости.

На 2-х УАЗ передних мостах с базой 1,5 м с раздельными тормозами разворот будет наверно метр .
Такой бобкет в двух режимах работает , поворот колесами и поворот за счет трансмисии.

здравствуйте,вот тоже хороший аппарат

Собрать схожий по возможностям самодельный давольно сложно и затратно , наверное стоит поискать отжатый погрузщик и либо переделать либо востановить , неплохая идея использовать два передних моста уаз ,
в случае если собирать подобие самим то использовать два передних моста уаз , двс и кпп от оки , таврии или прочих подобных . затем рк с понижаюшей и реверс редуктором , рулевое на дозаторе

А если как вариант использовать 2 мтзовских полурамы с ведущими мостами и скрутить их друг с другом, двигатель — мтз, сцепление, раздатка, коробка — зил, тормоза — по типу передних дисковых автомобильных, установленых на приводные карданы, погрузчик — фронтал мтз(либо самопал по его принципу). кабина — ну тут кто чего горазд. По манёвренности и проходимости думаю ничего должен получиться. Это только идея, так что прошу не судить строго.

А если как вариант использовать 2 мтзовских полурамы с ведущими мостами и скрутить их друг с другом, двигатель — мтз, сцепление, раздатка, коробка — зил, тормоза — по типу передних дисковых автомобильных, установленых на приводные карданы, погрузчик — фронтал мтз(либо самопал по его принципу). кабина — ну тут кто чего горазд. По манёвренности и проходимости думаю ничего должен получиться. Это только идея, так что прошу не судить строго.

Читать еще:  Самодельные прицепы для легкового автомобиля самосвального типа

Вопрос в деньгах, если мост УАЗа продают по 3 тысячи рублей то МТЗовский или Сороковский в 50т. минимум , и уже тема есть на форуме на базе ГАЗ-66 сделать можно , грузовые мосты проще найти чем тракторные.

вот ешё немного если интересно,сам хочу чтото подобное сделать,запчасти есть а времени нет..

доброго времени суток. тоже задумался по поводу минипогрузчика. подскажите пожалуйсто,что получится если: погрузчик унц 060 без ничего. только кабина и стрела. берем двигатель д 144,к нему сцепление и коробка газ 53. +раздатка газ66. мосты уаз передние. дозатор.получаем 2 нш32. все это постараться запихнуть в каркас от минипогрузчика. только вот вперед получится одна скорость( ну пониженная и повышенная), а назад 4. как думаете,что получится?

доброго времени суток. тоже задумался по поводу минипогрузчика. подскажите пожалуйсто,что получится если: погрузчик унц 060 без ничего. только кабина и стрела. берем двигатель д 144,к нему сцепление и коробка газ 53. +раздатка газ66. мосты уаз передние. дозатор.получаем 2 нш32. все это постараться запихнуть в каркас от минипогрузчика. только вот вперед получится одна скорость( ну пониженная и повышенная), а назад 4. как думаете,что получится?

Очень длинно получится, может и не поместится, сильно на зад торчать будет.
Мотор с коробкой от легковушки переднеприводной взять , вопрос только получится развернуть мост так чтобы хвостовики на одной линии были, мосты только не резать чтоб смещение дифа сохранить .

Наше с Отцом творение мини погрузчик, так сказать наш ответ НАТО.

[quote=Engener]Наше с Отцом творение мини погрузчик, так сказать наш ответ НАТО.

молодцы
класный апарат давай все подробности длина ширина и тд и про фото не забывай

класный апарат давай все подробности длина ширина и тд и про фото не забывай

Ну размерность следующая:
Колея-76 см по краю колёс 96 см
База-110 см
Общая длина с опущенным ковшом 300 см
Радиус разворота по внешнему колесу 250 см
Ширина ковша-102 см
Поднимает на высоту 240 см за 20 секунд, расчётный вес 450 кг
ДВС-УРАЛ
Трансмиссия- КПП УРАЛ, промежуточный редуктор, КПП Москвич, цепная передача, мосты жигули классика.

снегу маловато но всёже


Здравствуйте .Я тоже сейчас строю минипогрузчик.

Наше с Отцом творение мини погрузчик, так сказать наш ответ НАТО.

Отлично,Правда НАТО нас обогнало конкретно Я кое что с ихнего копирую,с французкого Пишона.Здесь немного обсуждение строительства

Если вы заметили, что вы на стороне большинства, это верный признак того, что пора меняться.
-Марк Твен

Правда НАТО нас обогнало конкретно

Ну если учесть что весь бюджет уложился в 10000-12000 руб и то львиная доля ушла на покупку электродов, то НАТО срать и срать.
Единственное во что уперлись при постройке это в изготовлении трапеции стрелы, чтобы ковш находился ровно (ну или почти ровно)на всём протяжении подъёма стрелы и чтоб потом всё смог вывалить без остатку, на бумаге и в деревянном исполнении всё работало идеально (миллиметр два а то и сантиметр в сторону деревяшка не замечает отыгрывает) а как изготовили в металле то тут облом(даже порвали одну стрелу), так как её поворот составляет примерно 120 градусов а может и больше то обычный копир не катит.

Ну если учесть что весь бюджет уложился в 10000-12000 руб и то львиная доля ушла на покупку электродов, то НАТО срать и срать.
Единственное во что уперлись при постройке это в изготовлении трапеции стрелы, чтобы ковш находился ровно (ну или почти ровно)на всём протяжении подъёма стрелы и чтоб потом всё смог вывалить без остатку, на бумаге и в деревянном исполнении всё работало идеально (миллиметр два а то и сантиметр в сторону деревяшка не замечает отыгрывает) а как изготовили в металле то тут облом(даже порвали одну стрелу), так как её поворот составляет примерно 120 градусов а может и больше то обычный копир не катит.

Читать еще:  Экскаватор погрузчик terex 860 технические характеристики

Согласен,их погрузчики стоят огромных денег,а наши так ещё и не сделали.На свой уже потратил 1500долл.
У меня та же проблема с этой трапецией.только у меня через коромысло.Настолько всё сложно было,три дня возились. Не знаю ,как будет в металле .Скоро заберу детали у токаря. Я делал регулируемые по длине тяги,что бы легче было ловить длину.

Если вы заметили, что вы на стороне большинства, это верный признак того, что пора меняться.
-Марк Твен

Минитрактор своими руками

Рано или поздно любого человека, живущего «на земле», посещает мысль о необходимости использовать в хозяйстве механического помощника. Вспахать или разровнять участок, выкорчевать пни, перевезти несколько мешков цемента, вырыть канаву и т.д. — дел невпроворот. Вот только цены на мотоблоки, мотокультиваторы, садовые минитракторы и снегоуборщики промышленного изготовления «кусаются», а каждый раз брать их в аренду — «жаба душит». Поэтому «кулибины» портала FORUMHOUSE предпочитают засучить рукава и сделать нужный агрегат или механизм самостоятельно. Именно о таком образце, способном дать фору фирменным собратьям, и пойдёт речь в данной статье.

  • Как сделать универсальный бортоповоротный минитрактор на гидроприводе.
  • Какие инструменты нужны для изготовления самодельного минитрактора.
  • Во сколько обходится строительство самодельного минитрактора.

Бортоповоротный малыш на гидроприводе

Тема пользователя портала с ником RoteRatte о том, как он сделал универсальную бортоповоротную гидравлическую платформу на колёсном ходу, зацепила многих. Ещё бы, «малыш» на фото ниже способен на многое.

Поднять и перевезти блоки ФБС весом в 200 и 500 кг.

Снять на участке плодородный слой почвы.

Чистить зимой ковшом снег на дорогах в СНТ.

Причём, по мере изготовления различного навесного оборудования, спектр задач, которые сможет решить погрузчик-минитрактор, значительно расширится.

Примерно год назад я взялся за благоустройство своего участка. Дел предстояло сделать немало — выровнять участок, вытащить старые блоки ФБС, на которых стоял старый дом, выкорчевать пни и т.д. Думал заказать малогабаритный трактор, чтобы снять плодородный слой, но ценник за работу на двух площадках общей площадью около 250 кв. м мне зарядили в 30 тыс. руб. Причём «фирмачи» ещё и обещаниями 2 недели кормили. Поэтому подумал-подумал и сделал минитрактор, и управился потом с этой работой за 2 дня.

От идеи до воплощения минитрактора в металле у RoteRatte ушло около 7 месяцев. Залог успеха — тщательный расчет, планирование, а также максимальное использование готовых заводских узлов и деталей от автомобильной техники.

После разработки концепции аппарата, пользователь заказал и купил агрегаты, которые можно просто положить дома и не думать, что цены на них вырастут. Это двигатель («390-й» Champion с электростартером, мощностью 13 л.с.), гидравлика (гидронасосы, гидроцилиндры), приводы и колёса.

На «потом» оставили металлопрокат. Также RoteRatte продумал компоновку минитрактора так, чтобы свести к минимуму токарные работы.

Из основных инструментов RoteRatte использовал:

  • УШМ (углошлифовальную машинку);
  • бытовой сварочный инвертор;
  • простой сверлильный станок;
  • дрель;
  • молоток.

Основные технические характеристики минитрактора:

  • длина – 2050 мм;
  • ширина – 1100 мм;
  • высота – 1400 мм;
  • скорость – 3-4 км/ч;
  • масса – 400 кг.

Хотя пользователь рассчитывал различные параметры гидросистемы и приводов на специальных калькуляторах, «малыш» оказался сильнее, чем задумано. Например, минитрактор может легко поднять и тащить за собой бетонные фундаментные блоки весом в 200 кг.

Блок весом в полтонны «малыш» тащит с небольшой пробуксовкой, из-за гладких шин, посаженных на «газелевские» колёсные диски 16-го радиуса.

Также пользователь изготовил комплект навесного оборудования. Это два ковша.

Первый объёмом на 250 литров — для легких материалов, и второй объёмом 170 литров — для тяжелых, а также цепь с крюком и миниприцеп.

Интересен необычный способ «выкорчёвывания» из земли тяжёлых ФБС, который придумал пользователь. На фото ниже демонстрация «ноу-хау» RoteRatte с применением цепи и миниприцепа.
