Принцип работы гидрораспределителя с электрическим управлением

Содержание

Устройство и принцип работы гидравлических распределителей

Гидравлический распределитель – специальное устройство, применяемое в производственных механизмах, которое позволяет менять направление движения жидкости. Он необходим для контроля точности смены потоков, которые должны сменяться в определенной последовательности для включения механизмов. Распределитель может монтироваться к основному механизму с помощью различных креплений. Чаще всего применяется резьбовое, фланцевое и стыковое крепление. Для высокой точности работы обычно применяются электрогидравлические распределители, которые управляются электромагнитами.

Устройство и принцип работы

Гидрораспределители могут применяться при работе с различными типами жидкостей. Но чаще всего такой механизм можно встретить в гидравлических системах, для регулировки потока, уровня и давления масла.

Схема гидрораспределителя зависит от типа механизма и целей его использования. Чаще всего он состоит из корпуса, распределительных каналов, клапанов различных видов, регулировочных механизмов, фиксаторов, в некоторых случаях электромагнитов и других деталей.

Принцип работы электрораспределителя такой:

  1. На корпусе установлен электромагнит постоянного тока, который при включении воздействует на палец и толкатель, к которому крепится с помощью рычага.
  2. Толкатель воздействует на шариковый клапан, прижимая его к седлу;
  3. Такое положение позволяет гидродвигателю включиться в работу, вытесняя жидкость из рабочей емкости в сливную магистраль.
  4. Когда на электромагнит не поступает электричество, шариковый клапан прижимается к седлу.
  5. Из-за этого с рабочей емкостью соединяется с нагнетательной полостью, что приводит к обратному движению жидкости, которая возвращается в полость двигателя.
  6. Рабочая емкость закрывается обратным клапаном, который не позволяет жидкости двигаться в системе.
  7. Для работы распределителя не требуется большой мощности, так как вся система уравновешена. Усилие пружины, которая воздействует на шариковый клапан, примерно равняется давлению со стороны толкателя, в полость которого нагнетается рабочая жидкость. Из-за этого даже малейшего усилия электромагнита достаточно для изменения направления и распределения потоков жидкости.

Практически все модели распределителей работают по одному принципу. Отличия могут быть незначительные и зависят от конструкционных особенностей.

Типы гидрораспределителей

На сегодняшний день существует несколько классификаций гидрораспределителей. Наиболее распространенная выделяет три типа – золотниковые, крановые и клапанные, отличие которых заключается в разной схеме запорно-регулирующего элемента.

Но также стоит выделить несколько других принципов классификации:

  1. В зависимости от числа внешних гидролиний:
  • двухлинейные;
  • трехлинейные.
  1. Зависимо от числа позиций запорного механизма – двух- и трехпозиционные;
  2. Исходя из вида управления бывают:
  • с ручным управлением;
  • с электрическим;
  • с механическим;
  • с гидравлическим.
  1. Зависимо от количества запорных элементов бывают одно- и двухступенчатые.

Золотниковые

Один из наиболее популярных типов. Устройство золотникового распределителя простое, его отличие от остальных заключается в особом строении распределителя. В его качестве выступает цилиндрический золотник. Его движение провоцирует изменение направления жидкости. В спокойном положении он перекрывает каналы, но при смещении влево или вправо, происходит движение жидкости из рабочей полости, под давлением от насоса, или обратно в полость.

Такой тип распределителя обычно применяется для поршневых систем. Движение золотника провоцирует выдвижение поршня и его обратное втягивание. Среди золотниковых распределителей можно выделить двухходовые, трехходовые и многоходовые.

Управляться такой распределитель может вручную, гидравликой, электромагнитом или смешанной системой управления (электрогидравлической). Ручное управление применяется в простых механизмах и может выполняться с помощью рычага, педали, кнопки, рукоятки или другого простого привода. Механическое управление более сложное, в нем участвует пружина, толкатель или ролик.

В зависимости от сложности конструкции и целей использования, механизм может иметь несколько золотников. Исходя из этого распределители делят на секционные и моноблочные. Секционные обычно соединяются между собой с помощью болтов. Для моделей такого типа разработано несколько запорно-регулирующего механизма:

  1. С положительным осевым перекрытием – позволяет фиксировать поршень в нужном положении, но точность фиксации небольшая из-за наличия области нечувствительности.
  2. С нулевым перекрытием – более совершенный тип, которой не имеет подобной области, но отличается довольно высокой стоимостью, связанной со сложным процессом производства.
  3. С минимальным – имеет небольшую зону нечувствительности, приемлемую стоимость, но надежность конструкции ниже из-за меньшей жесткости.

Крановые

В основу этой модели заложена крановая пробка. С ее помощью происходит распределение потоков, путем поворота пробки. Чаще всего такие изделия имеют коническую форму, или форму цилиндра, но также можно встретить плоские и сферические модели. Чтобы подобный механизм работал эффективно, должна соблюдаться герметичность. За этим обязательно нужно следить, так как во время эксплуатации вследствие износа между пробкой и корпусом может увеличиться зазор. Из-за этого герметичность теряется и происходит утечка жидкости.

Чаще всего проблемы с герметичностью возникают в моделях с цилиндрической пробкой. Чтобы механизм работал исправно, зазор не должен превышать 0,02 мм. Со временем зазор увеличиваются и происходит утечка жидкости. При этом в некоторых случаях, несмотря на потери, можно продолжать эксплуатацию распределителя. К сожалению, избавиться от утечки можно только с помощью покупки нового устройства. Поэтому все более популярными становятся модели гидравлических распределителей с конической пробкой, в которых проблема с герметичностью отсутствует.

Клапанные

В основе конструкции таких распределителей лежит клапан, который более надежен, чем золотник, и позволяет работать при высоком давлении жидкости. Обычно клапанные распределители способны работать при давлении в три раза превышающим возможности золотниковых. Надежность работы достигается путем использования нескольких проходных клапанов, которые поочередно открываются и закрываются.

Закрытия и открытия клапанов происходит за счет движения стержня, на котором установлены выступы. В зависимости от направления стержня, открывается нужная пара клапанов и жидкость сливается в рабочую емкость или гидродвигатель.

При производстве распределителей могут использоваться клапаны различной формы. Чаще всего применяются конусы и шарики.

Управление подобными распределителями может выполняться вручную, механическим или электрическим способом.

К недостаткам таких моделей можно отнести большие габариты. Это связанно с необходимостью обеспечения высокой надежности. При этом пропускная возможность клапанных распределителей может равняться показателям золотниковых, размером практически в два раза меньше. На срок эксплуатации такого распределителя может негативно повлиять гидравлический удар, возникающий во время посадки клапана на седло.

Область применения

Область применения гидрораспределителей не ограничивается отдельными сферами деятельности. Практически в каждой гидравлической системе используется такой механизм. Наиболее распространенными являются золотниковые модели. Это связано с тем, что они простые в использовании, относительно дешевые и имеют небольшие размеры. С помощью таких распределителей обычно происходит управление движением компонентов двигателей.

Обычно встретить такие гидравлические распределители можно на:

  • станках:
  • крановых установках, подъемниках и манипуляторах;
  • грузовых автомобилях;
  • сельскохозяйственной технике;
  • специальной технике, применяемой в строительстве и горнодобывающей промышленности.

Сфера применения таких моделей ограничивается лишь уровнем давления рабочей жидкости. При превышении дозволенных показателей система может не выдержать и выйти из строя из-за потери жидкости. При больших нагрузках стоит отдавать предпочтение клапанным устройствам.

Читать еще:  Принцип работы бетононасоса

Крановые модели редко применяются из-за небольшой пропускной способности. Они часто встречаются в комплексе с золотниковыми и клапанными устройствами в качестве дополнительного механизма.

При покупке распределителя следует изучить технические характеристики каждой модели. Иногда лучше всего посоветоваться со специалистом. От распределителя напрямую зависит надежность работы гидросистемы. Стоит отметить, что даже если правильно подобрать устройство, могут возникнуть проблемы, если неправильно его установить. Поэтому к такому важному этапу также стоит отнестись с особым вниманием.

Распределитель гидравлический — Гидрораспределитель — схема, устройство

Гидрораспределитель — это гидроаппарат, обеспечивающий изменение направления потока рабочей жидкости в двух или более гидролиниях при наличии внешнего управляющего воздействия.

Гидрораспределители бывают направляющими и дросселирующими. Направляющим называется гидрораспределитель, обеспечивающий перекрытие или изменение направления потока жидкости за счет полного открытия или полного перекрытия соответствующих проходных сечений.

Гидрораспределители типы конструкция работа маркировка

Гидрораспределители подразделяются:
по конструкции запорно-регулирующего элемента — на золотниковые, крановые и клапанные;
числу внешних гидролиний — на двухлинейные, трехлинейные и т.д.;
числу характерных позиций запорно-регулирующего элемента — на двухпозиционные, трехпозиционные и т.д.;
виду управления — на распределители с ручным, механическим, электрическим и гидравлическим управлением;
числу запорно-регулирующих элементов — на одноступенчатые, двухступенчатые и т.д.

В условном обозначении гидрораспределителя (рис. 1) указывают число его позиций (I, II), внешние гидролинии (А, Д Р, Т7), подводимые к распределителю, их соединение, а также способ управления (ГОСТ 2.871-68*).
Число позиций изображают соответствующим числом квадратов (прямоугольников). Проходы изображают прямыми линиями со стрелками, показывающими направление потоков рабочей жидкости в каждой позиции, а места соединений проходов выделяют точками; закрытый проход изображают тупиковой линией с поперечной черточкой. Внешние гйдролинии подводят только к исходной позиции. Способ управления распределителем указывают знаками, примыкающими к торцам обозначения распределителя.

Чтобы представить работу гидрораспределителя в некоторой рабочей позиции, необходимо мысленно передвинуть соответствующий этой позиции квадрат обозначения на место квадрата исходной позиции, оставляя линии связи в прежнем положении. Тогда истинные направления потока рабочей жидкости укажут стрелки, имеющиеся в этом квадрате.

Условные обозначения едины для золотниковых, крановых и клапанных гидрораспределителей, т.е. условное обозначение не отражает конструкцию их запорно-регулирующих элементов.

Кроме графических обозначений гидрораспределителей, приводят также их цифровые обозначения в виде дроби: в числителе указывают число подведенных к гидрораспределителю внешних гидролиний, в знаменателе — число его рабочих (характерных) позиций. Например, четырехлинейный трехпозиционный гидрораспределитель обозначают дробью 4/3 (см. рис. 1, г).

Запорно-регулирующие элементы (золотник, кран, клапан) в направляющих гидрораспределителях всегда занимают фиксированные позиции по принципу «полностью открыто» или «полностью закрыто». Поэтому направляющий гидрораспределитель практически не влияет на давление и расход потока рабочей жидкости, проходящей через него.

Виды распределителей

На рис. 2, а показана конструктивная схема золотникового гидрораспределителя 4/3 типа ПГ74-24М с ручным управлением. Распределитель состоит из корпуса 7, цилиндрического золотника 8, рукоятки 4 с осью 3 и пальцем 2, крышек 1 и 9 и уплотнений. В центральном отверстии корпуса 8 выполнены пять кольцевых расточек, образующих полости Т1 А, Р, В и Т2 которые сообщаются каналами с входными отверстиями. Полости Т1 и Т2 (сливные) соединены каналом Д. Золотник 8, располагающийся в центральном отверстии корпуса 7, имеет три цилиндрических пояска, которые перекрывают соответствующие цилиндрические расточки корпуса. Каналами, выполненными в корпусе 7 и крышках 1 и 9, торцовые полости распределителя соединены с дренажной гидролинией. Шарик 5 пружиной б прижимается к втулке 10, обеспечивая фиксацию золотника в рабочих позициях.

Принцип работы распределителя следующий. В исходной позиции (ей соответствует средний квадрат условного обозначения, показанного на рис. 2, в) все проходные сечения в гидрораспределителе перекрыты. При смещении золотника, например вправо (рис. 2, б) в позицию I (при этом левый квадрат на рис. 2, в как бы передвигается на место среднего), напорная полость Р распределителя соединяется с полостью А и поток жидкости под давлением поступает на выход распределителя и далее, например, в левую полость гидроцилиндра Ц (см. рис. 2, в). При этом полость В распределителя, а значит, и правая полость гидроцилиндра Ц, через золотник соединяется с полостью Т2, т.е. со сливом. При смещении золотника из нейтральной позиции влево, т.е. при переключении гидрораспределителя в позицию II (см. рис. 2, в), направление потока жидкости изменяется: полость Р (см. рис. 2, а) соединяется с полостью В, а полость А — с полостью Т1.

Основным недостатком гидрораспределителя цилиндрическим золотником является наличие утечек жидкости через диаметральный зазор между корпусом (гильзой) и золотником.

Дросселирующим называется гидрораспределитель, обеспечивающий изменение как направления движения жидкости в нескольких гидролиниях одновременно, так и расхода в них в соответствии с внешним управляющим воздействием.

В отличие от направляющего гидрораспределителя запорно-регулирующий элемент дросселирующего гидрораспределителя может занимать бесконечное множество промежуточных «рабочих положений». При этом он одновременно работает и как запорно-регулирующий элемент регулируемого гидродросселя, создавая сопротивление прохождению потока рабочей жидкости. Обычно площадь проходного сечения в дросселирующем гидрораспределителе зависит от величины управляющего сигнала.

Таким образом, дросселирующий гидрораспределитель является комбинацией направляющего гидрораспределителя и регулируемых гидродросселей с совмещенным управлением.
На рис. 3, а показана конструктивная схема дросселирующего золотникового гидрораспределителя 4/3 с цилиндрическим золотником 2, положение которого относительно корпуса 1 может
изменяться в зависимости от мощности электрического сигнала управления, поступающего на два электромагнита ЭМ1 и ЭМ2. В корпусе 1 распределителя имеются пять цилиндрических расточек с острыми кромками. Эти расточки внутренними каналами соединены по схеме: центральная — с напорной гидролинией Р, две крайние — со сливом Т. Две рабочие расточки А и В предназначены для подключения к распределителю потребителя жидкости, например гидроцилиндра. Золотник 2 имеет три цилиндрических пояска и расположен внутри корпуса 1 с радиальным зазором 4..10 мкм, Рабочие проходные сечения (дросселирующие щели) в распределителе возникают (при осевом перемещении золотника) между кромками цилиндрических расточек корпуса 1 и кромками цилиндрических поясков золотника 2.

При отсутствии сигнала на электромагнитах золотник 2 распределителя находится в исходной (нейтральной) позиции. При этом все проходные сечения в распределителе перекрыты.

При подаче управляющего сигнала на один из электромагнитов, например ЭМ1, золотник перемещается вправо в позицию I (рис. 3, б, в) и рабочая жидкость поступает из гидролинии Р в гидролинию А через дросселирующую щель 3, расход рабочей жидкости через которую зависит от мощности поданного управляющего сигнала. От гидрораспределителя жидкость направляется в левую полость гидроцилиндра Ц, а жидкость, вытесняемая из правой полости гидроцилиндра Ц, поступает по гидролинии В в гидрораспределитель. Здесь она проходит через вторую дросселирующую щель 4 и поступает через гидролинию на слив Т.

Аналогично работает гидрораспределитель и при условии подачи управляющего сигнала на электромагнит ЭМ2. Отличие заключается только в том, что золотник при этом смещается влево.

Обычно в системах управления один из управляющих сигналов, поступающих на электромагнит ЭМ1 или ЭМ2, принимается положительным, а другой — отрицательным. Таким образом, гидрораспределитель в зависимости от знака управляющего сигнала обеспечивает необходимое направление движения поршня гидроцилиндра, а в зависимости от мощности управляющего сигнала — требуемую скорость его перемещения.

Основные правила построения условных обозначений направляющих гидрораспределителей, распространяются и на дросселирующие гидрораспределители. Признаком дросселирующего гидрораспределителя в его условном обозначении является наличие двух дополнительных параллельных линий (над обозначением и под ним) (см. рис. 3, в). При этом квадраты в обозначении соответствуют характерным позициям гидрораспределителя.

Основными преимуществами золотниковых гидрораспределителей являются их компактность и разгруженность от осевых сил, что значительно уменьшает усилие, необходимое для управления золотником.

Читать еще:  Зил 5301ао технические характеристики

Существенным недостатком дросселирующих гидрораспределителей является возможность загрязнения зазоров между золотником и корпусом. Поэтому в системах автоматического управления для устранения отмеченного явления золотникам сообщают поворотные или возвратно-поступательные колебания высокой частоты (более 50 Гц) и небольшой амплитуды (10. 100 мкм). Обеспечивается это с помощью механических вибраторов или электромеханических средств.

Кроме золотниковых, к дросселирующим гидрораспределителям относятся струйные гидрораспределители. Такие гидрораспределители часто используются как предварительная ступень гидравлического управления в гидрораспределителях с многоступенчатым управлением.

ЭГУ состоит из электромеханического преобразователя, в котором электрический сигнал преобразуется в некоторое механическое перемещение (поворот вала или перемещение толкателя электромагнита), и гидравлического усилителя мощности.
На рис. 4, а в качестве примера изображен двухступенчатый гидрораспределитель, в состав которого входят два золотниковых гидрораспределителя: распределитель первой ступени, состоящий из корпуса 2, золотника 1 и двух центрирующих пружин 3, с управлением от двух электромагнитов ЭМ1 и ЭМ2; гидрораспределитель второй ступени, состоящий из корпуса 4, золотника 5 и двух центрирующих пружин 6, с гидравлическим управлением. Гидрораспределитель имеет присоединительные отверстия Р, Т, А, В. Торцевые полости распределителя второй ступени соединены с выходными отверстиями распределителя первой ступени каналами Х и Y.

При отсутствии электрического управляющего сигнала золотники обоих распределителей под действием пружин находятся в средних (нейтральных) позициях. При этом золотник 1 соединяет торцевые полости распределителя второй ступени со сливом, а золотник 5 перекрывает все проходные сечения (см. рис. 4, а, б).

При поступлении сигнала, например на электромагнит ЭМ1, золотник 1 смещается до упора вправо, т. е. распределитель первой ступени переключается в позицию I (см. рис. 4, б). При этом по каналу X поток жидкости под давлением поступает в левую торцевую полость гидрораспределителя второй ступени, а его правая торцевая полость через канал Y соединяется со сливом. На торцах золотника 5 возникает перепад давлений, под действием которого он смещается вправо, т.е. основной гидрораспределитель переключается в позицию I. При этом соединяются гидролинии Р с А и В с Т.

При поступлении управляющего сигнала на вход электромагнита ЭМ2 золотники 7 и 5 перемещаются влево, т. е. гидрораспределитель переключается в позицию II. При этом соединяются гидролинии Р с В и А с Т.

На практике наиболее широкое распространение получили двух-дроссельные (по числу регулируемых гидродросселей) гидроусилители типе «сопло — заслонка» (рис. 5, а). Этот гидроусилитель состоит из двух регулируемых гидродросселей типа «сопло — заслонка» и двух постоянных (балансных) гидродросселей 1 и 6. Важный элемент этого устройства — подпружиненный центрирующими пружинами 8 золотник 7 дросселирующего гидрораспределителя, который является гидроусилителем второго каскада усиления ЭГУ.

Рассматриваемый электрогидравлический усилитель можно представить в виде блок-схемы (рис. 5, б). В соответствии с ней электрический сигнал управления i поступает на электромеханический преобразователь 3, который поворачивает заслонку 4 на некоторый угол ?, пропорциональный сигналу (силе электрического тока) i. При этом гидравлическое сопротивление одного из регулируемых дросселей типа «сопло—заслонка» (с соплом 2 или 5) возрастает, а другого — уменьшается. В результате образуется перепад давления ?р = р1 — р2, пропорциональный углу ? . Таким образом, для гидроусилителя типа «сопло —заслонка» входным сигналом служит угол поворота а заслонки, а выходным — перепад давления ?р . Гидроусилитель типа «сопло—заслонка» является гидроусилителем первого каскада.

Так как давления р1 и р2 подводятся к торцевым полостям дросселирующего гидрораспределителя, то образовавшийся перепад давления ?р создает соответствующее усилие, действующее на золотник 7. Это приводит к тому, что золотник 7 смещается из нейтрального положения на некоторое расстояние х. Это смещение определяется жесткостью центрирующих пружин 8 золотника 7, а значит, пропорционально перепаду давления ?р на его торцах, т.е. центрирующие пружины 8 и торцевые поверхности золотника 7 выполняют роль гидромеханического преобразователя, который преобразует возникший перепад давления ?р на торцах золотника 7 в его смещение х.

Смещение золотника 7 из нейтрального положения на расстояние х приводит к тому, что открываются соответствующие проходные сечения дросселирующего гидрораспределителя. Например, если золотник 7 сместится вправо, то гидролиния А соединится с напорным трубопроводом, а гидролиния В — со сливным. Через открывшиеся дросселирующие окна гидрораспределителя начнется движение рабочей жидкости с расходом Q, пропорциональным смещению золотника х. Таким образом, для дросселирующего гидрораспределителя, являющегося гидроусилителем второго каскада, входным сигналом управления служит смещение золотника х а выходным — расход рабочей жидкости Q, поступающей к потребителю.

Гидрораспределители: описание, прицип работы, области применения

Гидрораспределитель – вспомогательное устройство, задачей которого является изменение вектора движения жидкости, применяемой в системе. Благодаря возможности контролировать смену направления потоков обеспечивается правильная последовательность включения рабочих механизмов. С основной гидросистемой конструкция соединена фланцевым, резьбовым или стыковым способом. Выбор типа подключения определяется техническими характеристиками главного агрегата.

Принцип действия

Гидрораспределители делают из высококачественной стали, модифицированного чугуна или бронзы. Некоторые элементы обрабатывают для дополнительной защиты: их азотируют, цементируют и т. п. Размер и вес зависят от объемов рабочей жидкости. Чем ее больше проходит через систему, тем обычно внушительнее габариты и масса.

Рассмотрим элементарную схему работы гидравлического распределителя. В исходном состоянии жидкость из насоса не поступает в гидроцилиндр. Как только оператор смещает запорно-регулирующий механизм в какую-то сторону, она начинает поступать в соответствующую полость цилиндра, заставляя поршень начать движение. Жидкость, которую поршень начал вытеснять, спускается в бак. После выполнения задачи оператор возвращает механизм в начальное положение.

Устройства могут быть направляющими или дросселирующими. В первом случае распределитель только открывает или закрывает проходы для жидкости. В дросселирующих моделях предусмотрена возможность регулировать величину потока. Это происходит благодаря способности запорно-регулирующего механизма открывать канал не только целиком, но и частично. Плюсом подобных конструкций является отсутствие резких ударов при включении/отключении механизма.

Помощь в подборе оборудования: +7 (495) 211 03 84

Ваше сообщение было успешно отправлено!

Наши специалисты скоро свяжутся с Вами!

Разновидности

В зависимости от разновидности основного элемента, можно купить следующие гидрораспределители:

  • золотникового типа;
  • клапанного типа;
  • кранового типа.

Золотниковые

В качестве главного элемента подобных распределителей используется золотник цилиндрической или плоской формы. В простейшей схеме все происходит так, как мы описали выше. В «спокойном» положении золотник перекрывает каналы. При его смещении влево жидкость поднимается в левую полость цилиндра, вследствие чего поршень движется вправо. Если же механизм сдвинуть вправо, жидкость станет заполнять уже эту сторону гидроцилиндра, заставляя шток втягиваться обратно. Процесс возвращения поршня в исходное положение обычно происходит быстрее, так как площадь заполнения меньше.

По количеству линий движения жидкости различают двух-, трех- и многоходовые гидрораспределители. Управление системой может быть ручным или гидравлическим, электромагнитным или электрогидравлическим. При использовании только мускульной силы задействуется кнопка, рычаг, поворотная рукоятка или ножная педаль. В случае механического устройства процесс запускается толкателем, роликом или пружиной. Давление бывает прямым гидравлическим и пневматическим.

Часто в системе используется сразу несколько золотников. Такие конструкции делятся на моноблочные и секционные. Если отделений несколько, они соединяются болтами. Запорно-регулирующий механизм для этого типа распределителей выпускается в трех исполнениях: с положительным, нулевым и отрицательным осевым перекрытием. У каждого из них есть свои достоинства и недостатки.

Преимуществом первого варианта является возможность фиксировать положение поршня. Минус: есть зона нечувствительности, в рамках которой исполнительный механизм не движется даже при наличии сигнала. У золотников с нулевым осевым покрытием такая область отсутствует. Их недостатком является достаточно высокая стоимость, связанная со сложностями при изготовлении. У моделей с отрицательным перекрытием зона нечувствительности минимальна. Негативный фактор здесь заключается в меньшей жесткости конструкции.

Читать еще:  Редуктор снегоуборщика - шестерня своими руками, ремонт шнека ДШ-550

Крановые

Эти гидрораспределители регулируют потоки за счет поворота крановой пробки. Наибольшей популярностью пользуются изделия цилиндрической и конической формы. Также выпускаются плоские и сферические модели. Одной из важнейших характеристик подобных устройств является герметичность. Со временем зазор между пробкой и корпусом крана может увеличиваться, вследствие чего происходит утечка рабочей жидкости.

С такой неприятностью чаще всего сталкиваются пользователи гидрораспределителей с цилиндрической пробкой. Изначально зазор между поверхностями составляет 0,01…0,02 мм. По мере изнашивания конструкции, пробка и корпус начинают прилегать друг к другу не так плотно. Приходится либо смириться с постоянными потерями жидкости (все-таки они не слишком велики), либо покупать новое устройство. У моделей с конической пробкой эта проблема отсутствует, что делает их приобретение более выгодным.

Клапанные

Гидрораспределители, которые используют в качестве запорно-регулирующего элемента клапан, способны работать при высоком давлении. Если золотниковые конструкции ограничены номиналом 32 МПа, то клапанные могут выдерживать нагрузки в два-три раза больше. Вектор потока рабочей жидкости регулируется путем последовательного открытия/закрытия проходных каналов.

Когда требуется активировать двигатель, оператор перемещает стержень, на котором расположены выступы. В результате этого движения одна из пар клапанов открывается, и жидкость начинает движение по соответствующему каналу. Она либо поступает в гидродвигатель, либо сливается в бак. По окончании процесса стержень возвращается в исходное положение.

Клапаны для распределителей могут иметь самую разную форму, начиная от шариков и заканчивая конусами. Управляются они ручным, механическим или электротехническим способом. Из устройств, приводящихся в действие мускульными усилиями, наибольшее распространение получили элементы с качающимся рычагом. Во многих конструкциях открытие/закрытие клапанов осуществляется с помощью кулачкового привода.

Способность этих гидрораспределителей выдерживать серьезное давление влияет на габариты и вес изделий. Они значительно тяжелее и больше по сравнению с золотниковыми моделями, пропускающими столько же рабочей жидкости. Также следует учитывать резкую посадку клапанов на седло. Периодически могут возникать серьезные гидравлические удары, которые негативно сказываются на работе всей системы и сроке ее эксплуатации. Ввиду этого, подобные устройства не рекомендуется применять в конструкциях, где допускается большая инерция движущихся масс.

Область применения

Гидрораспределители применяются в самых разных гидравлических системах. Наиболее востребованными являются устройства золотникового типа. С их помощью управляют движением рабочих органов двигателей – валов и штоков. В частности, такие механизмы устанавливают на:

  • специальную и сельскохозяйственную технику (экскаваторы, грейдеры, бульдозеры и др.);
  • грузовые автомобили;
  • станки;
  • подъемники и крановые манипуляторы.

Главным ограничением для использования золотниковых распределителей является величина рабочего давления. Если данный показатель превышает 32 МПа, применять такие устройства противопоказано. Это работа для клапанных моделей. Они способны выдерживать нагрузку от 80 МПа и лучше обеспечивают герметичность системы.

Крановые гидрораспределители не могут похвастаться высокой пропускной способностью. Наиболее эффективные аппараты обрабатывают до десяти литров в минуту. Чаще всего их используют в качестве вспомогательных устройств для мощных золотниковых и клапанных конструкций. Задачей крана является подача управляющего сигнала.

Наша компания предлагает приобрести качественные гидрораспределители от лучших мировых производителей. Продукция соответствует всем отечественным стандартам и нормам, что подтверждается сертификатами. Если у вас возникнут затруднения с выбором, на помощь всегда готовы прийти наши консультанты.

Если у Вас остались вопросы, заполните форму:

Гидравлический распределитель — устройство, принцип работы

Гидравлический распределитель — устройство, которое служит для изменения направлений потока рабочей жидкости в гидроприводе, при наличии внешнего сигнала.

Переключая распределитель можно менять соединение гидравлических линий, направляя рабочую жидкость к выбранным гидравлическим агрегатам.

Типы гидрораспределителей

В зависимости от типа запорно-регулирующего элемента различают клапанные и золотниковые распределители.

  • Золотниковые
    • Прямого действия
      • Ручное управление
      • Механическое управление
      • Электрическое управление
      • Гидравлическое управление
      • Пневматическое управление
    • Непрямого действия
      • Электрогидравлическое управление
  • Клапанные
    • Прямого действия
      • Ручное управление
      • Механическое управление
      • Электрическое управление
      • Гидравлическое управление
      • Пневматическое управление
    • Непрямого действия
      • Электрогидравлическое управление

Золотниковые распределители

Клапанные распределители обеспечивают лучшую герметичность, они способны работать при большем давлении чем золотниковые.

Распределители с золотником более компактны, они позволяют обеспечить плавное перекрытие рабочих окон, что важно при наличии больших инерционных масс.

Рассмотрим подробнее устройство, характеристики и принцип работы золотниковых распределителей, получивших широкое распространение.

Число положений гидравлического распределителя

Количество вариантов вариантов соединения гидролиний распределителем называют числом положении. Наибольшее распространение получили двух- и трехпозиционые распределители.

Нейтральным называют положение, при котором золотник устанавливается в неактивном состоянии под воздействие посоятнно действующих сил (например усилия пружины).

Количество подводимых линий

Распределители могут различаться по количеству подводимых линий, наиболее часто применяются четырех линейные гидрораспределители, к ним подводится 4 линии:

  • p — давление
  • t — слив
  • a — выход а (например, подвод жидкости в поршневую полость гидроцилиндра)
  • b — выход b (например, подвод рабочей жидкости в штоковую полость гидравлического цилиндра)

Устройство и принцип работы гидрораспределителя

Рассмотрим устройство четырехлиненйного трехпозиционного распределителя, запертого в нейтральном положении.

Принцип работы гидравлического распределителя 44 схемы продемонстрирован на видео.

В корпусе распределителя выполнены каналы для подвода жидкости. Золотник устанавливается в отверстие, расточенное в корпусе.

Золотник распределителя — деталь, как правило цилиндрическая, на которой выполнены пояски, канавки, проточки, необходимые для разделения или соединения различных каналов, выполненных в корпусе распределителя.

В нейтральном положении золотник удерживается с помощью пружин, в этот момент он запирает линию Р. При наличии управляющего сигнала, электромагнит 1 переместит золотник вправо. В этом положении золотник соединит каналы p и a, t и b. При отсутствии управляющего сигнала, пружины вернут золотник в нейтральное положение. При наличии электрического сигнала на электромагните 2 золотник переместится влево, соединяя каналы p и b, t и a.

Способы управления гидравлическими распределителями

По способу управления различают гидравлические распределители с механическим, ручным, электромагнитным, гидравлическим пневматическим управлением. В ГОСТе 24679-81 указаны диаметры условных проходов гидравлических распределителей — 6, 10, 16, 20, 32 мм. Сочетания условных проходов и способов управления отмечены в следующей таблице.

Обозначения гидравлических распределителей

В обозначении распределителя через дробь указывается количество основных линий, подводимых к распределителю, и позиции. Например четырехлинейный трехпозиционный распределитель будет обозначаться 4/3. Также в обозначении распределителя указывается номер схемы (см. таблицу ниже).

Гидравлическая схема распределителя

На гидравлической схеме гидравлический распределитель обозначается рядом прямоугольников, каждый из которых обозначает отдельную позицию распределителя.

В каждом прямоугольнике линиями показано какие каналы соединит распределитель в данном положении.

Подробнее узнать том как читать гидросхемы с распределителем можно узнать в статье как читать гидравлические схемы.

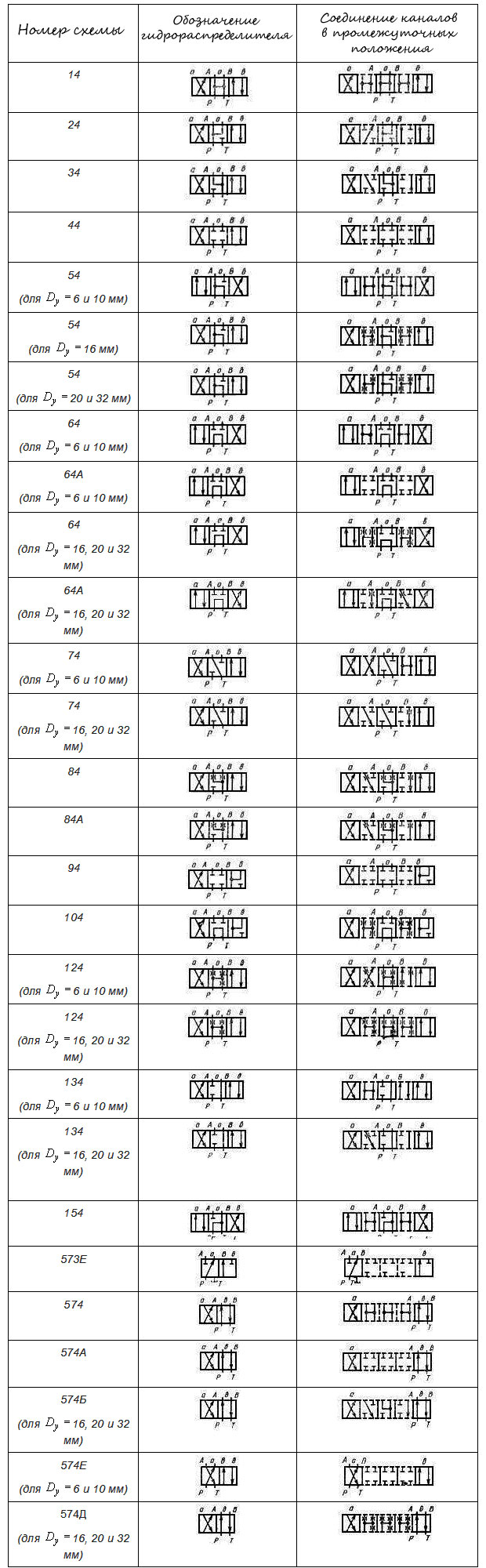

Согласно ГОСТ 24679-81 выпускаются следующие схемы гидравлических распределителей.

Распределители 64, 44, 574, 34 схемы являются одними из самых распространенных. Распределитель 64 схемы в нейтральном положении позволяет разгрузить насосную станцию, отправляя рабочую жидкость на слив.

Основные исполнения распределителей по гидросхеме

Используя данные, представленные в таблице, можно сделать вывод о соответствии схем распределителей:

  • 14 схеме по Российской классификации соответствуют распределители Atos 0710, Duplomatic S2, Parker 2C, Caproni 00, Rexrot H
  • 24 схеме соответствуют распределители Atos 0718, Duplomatic S10, Parker 6С, Caproni 05, Rexrot M
  • 34 схеме соответствуют распределители Atos 0713, Duplomatic S3, Parker 4C, Caproni 04, Rexroth J
  • 44 схеме соответствуют распределители Atos 0711, Duplomatic S1, Parker 1C, Caproni 01, Rexroth EB
  • 64 схеме соответствуют распределитли, Atos 0714, Duplomatic S4, Parker 9C, Caproni 02, Rexroth G и т.д
  • 574 схеме соответствуют распределители Atos 0630/2, Duplomatic TA002, Parker 30B, Caproni 11, Rexroth C
