Подъемник для прицепа своими руками

Манипулятор своими руками на прицеп: как сделать и установить

Здравствуйте, дорогие друзья! Сегодня мы поговорим про достаточно необычное, но для многих полезное и необходимое решение. Это манипулятор своими руками, который можно установить на обычный прицеп.

Кто-то подобные конструкции устанавливает на ГАЗ 53 непосредственно на кузов, либо же на ЗИЛ и на Газель. Другие же используют простые легковые прицепы , совершенствуя их конструкции и расширяя эксплуатационные возможности.

Каким именно будет манипулятор, решать вам. Это может быть гидравлический или ручной с механическим приводом, фактически зависящем от ваших усилий. Это вопрос к тому, какую конкретно лебедку вы купите для реализации поставленной цели.

Когда и кому может пригодиться

Прежде чем рассказать о том, как делается и устанавливается самодельный кран-манипулятор на прицеп легковой машины, стоит затронуть тему необходимости такой конструкции. Соглашусь, что далеко не всем и не всегда он может пригодиться.

Наличие крана-манипулятора на легковом прицепе расширяет его функциональные возможности, увеличивает эксплуатационные характеристики. Если вам приходится регулярно перевозить какие-то тяжелые предметы, при этом отсутствует самосвальный механизм на прицепе, можно воспользоваться подъемным краном. Обладая определенными параметрами грузоподъемности, он даст возможность поднимать на борт и спускать с него грузы разного типа. Актуально для строителей, ремонтников, дачников и просто хозяйственников.

Фактически это альтернатива для ручной лебедки на прицепе. Но только кран обладает более широкой сферой применения. Этот вопрос стоит рассмотреть на конкретных примерах.

Возможности прицепа с краном во многом зависят от того, какая грузоподъемность самого автоприцепа и непосредственно созданного своими руками крана. Некоторые модели способны поднять две тонны, но если платформа прицепа на такой груз не рассчитана, могут возникнуть проблемы при эксплуатации и перевозках.

Что же касается непосредственной сферы применения, то тут можно выделить несколько примеров.

Если вы установите на свой автоприцеп кран-манипулятор, то сможете использовать его:

  • для леса;
  • для поднятия бочек;
  • погрузки стройматериалов;
  • работы с крупногабаритными предметами;
  • переноса груза с места на место в небольшом радиусе;
  • поднятия грузов на высоту;
  • транспортировки досок и бревен;
  • загрузки лодки;
  • перевозки мототехники;
  • сельскохозяйственных работ;
  • в строительных целях и пр.

Вариантов на самом деле много. Они лишь ограничены задачами, которые стоят перед вами, и эксплуатационными характеристиками созданного прицепа с краном-манипулятором.

Сборка конструкции своими руками

Чтобы после первого же применения стрела не деформировалась и не потребовалось разобрать всю конструкцию, к вопросу самостоятельного изготовления нужно подойти максимально ответственно.

Фактически работа подразумевает выполнение 2 этапов.

  • Подготовка прицепа. Для начала придется подготовить сам прицеп. Ведь установить кран непосредственно на платформу, особенно когда пол выполнен из фанеры, не получится. Кран займет полезное пространство и не обеспечит нужную эффективность. Потому лучше делать узел за пределами бортов или грузовой платформы. Подготовив площадку для крана, далее наступит следующий этап;
  • Изготовление крана и его установка. Собрать кран можно из подручных материалов, но лучше использовать качественные компоненты с нужными параметрами прочности и устойчивости к износу в ходе эксплуатации. Об этом расскажу чуть позже.

Теперь по каждому этапу пройдемся отдельно.

Скажу сразу, что это лишь пример, который вы можете использовать в качестве основы или повторять его с абсолютной точностью. У всех разные прицепы и различные возможности, как и задачи, стоящие перед подобной конструкцией.

Подготовка прицепа

Никто не запрещает вам использовать готовые чертежи из сети. Только предварительно убедитесь, что они правильные, выполнены грамотно и соответствуют реальным характеристикам получаемого крана. Плюс не забывайте, что в некоторых случаях правильнее и проще установить лебедку для прицепа , а не монтировать самодельный манипулятор.

Возможно, кому-то потребуется дополнительно люлька, либо стрела увеличенного размера. Все индивидуально, но в качестве примера одну конструкцию описать стоит. Подкрепить полученные знания всегда можно с помощью фото и видео инструкций, представленных в сети.

Перед тем как сделать сам кран, займемся подготовкой автоприцепа. Суть подготовительных мероприятий заключается в следующем:

  • подготовить материалы для изготовления конструкции;
  • сделать выдвижные подставки из профильной трубы и металлических пластин;
  • тем самым автоприцеп будет более устойчивым;
  • на основе профильной трубы выполнить прямоугольную раму для монтажа самого крана;
  • прикрепить ее к перекладине подрамника;
  • внутри одной из труб подставки зафиксировать выдвижную ножку;
  • с помощью листового металла вырезать площадку требуемого размера;
  • приварить к листу металла отрезок трубы;
  • ребрами жесткости дополнительно соединить трубу с площадкой под кран.

Что касается материалов, то профильную трубу лучше брать с сечением около 50×50 мм. Листовой металл не должен быть по толщине менее 5 мм. Отрезок трубы для основания под кран берется в районе 90 мм в диаметре. Длина произвольная, но не менее 300 мм.

Подъемное устройство

Теперь у вас в распоряжении есть прицеп, на котором присутствует специальная подставка и основание для будущего крана-манипулятора. Где именно и с какой стороны делать площадку, решайте сами. Тут есть разные варианты.

Читать еще:  Как сделать балку для прицепа своими руками

Что же касается подъемного устройства, то здесь работа предусматривает выполнение следующих операций:

  • из трубы диаметров около 80 мм делается стойка;
  • с одного конца стойки параллельно фиксируются две металлические пластины;
  • ко второму концу приваривается основание, подготовленное на прицепе;
  • внутри основания можно засыпать шарики от подшипников, смазав их маслом;
  • тем самым стойка будет свободно вращаться во время работы;
  • между пластиками стойки монтируется стрела с помощью болтового соединения;
  • стрелу можно сделать из труб с сечением 60×60 и 50×50 мм;
  • чтобы стрела регулировалась по наклону и вылету, в трубах и пластинах необходимо высверлить отверстия;
  • в них вставляются стороны;
  • к стреле далее вваривается ручная лебедка.

Подобный кран теперь осталось только болтами закрепить на прицепе. Сварным методом соединять манипулятор с прицепом не стоит, поскольку вряд ли сотрудники ГИБДД похвалят вас за выезд на дорогу общего пользования с подобным самодельным творением.

Это лишь пример того, как можно собственными силами превратить обычный прицеп в более функциональное прицепное транспортное средство. Далее выбор за вами.

Делитесь своими мыслями и идеями на этот счет. Если знаете, как усовершенствовать конструкцию, жду ваших комментариев.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Подъемный кран для автомобильного прицепа

Свой автомобильный прицеп дополнил подъемным устройством. Теперь разгружаю и загружаю тяжелые предметы намного легче и быстрее.

Подготовка прицепа

Из профильной трубы сечением 50×50 мм сварил подрамник (фото 1 п. 1) нужного размера, прикрутил к нему болтами дышло и ось колес. К задней перекладине основания приварил шарниры (фото 2), при помощи которых закрепил на нем раму с кузовом (крепление позволяет использовать прицеп в качестве самосвала).

К боковым перекладинам подрамника на одном уровне приварил фиксирующие замки (фото 3), препятствующие подъему прицепа во время движения.

Для устойчивости конструкции при погрузке или разгрузке сзади к углам подрамника приварил выдвижные подставки (фото 1 п. 2) из профильной трубы и пластин.

Подъемная платформа

Из профильной трубы сечением 50×50 мм сварил небольшую прямоугольную раму (фото 4 п. 1) для установки крана и прикрепил ее к передней перекладине подрамника. Внутри одной из труб получившейся подставки зафиксировал выдвижную ножку (2)

Из листового металла толщиной 5 мм вырезал площадку (3) нужного размера и приварил к ней кусок трубы d 89 мм (4) длиной 300 мм (можно длиннее) — эго основание крана. Для надежности трубу с площадкой дополнительно соединил ребрами жесткости.

Из трубы d 79 мм изготовил стойку (5) На одном ее конце закрепил параллельно две пластины (6), а нижний торец заварил и вставил его в основание, предварительно насыпав внутрь последнего смазанные шарики от подшипников (это позволяет стойке свободно вращаться).

Между пластинами стойки болтом закрепил стрелу (7), изготовленную из отрезков труб сечением 60×60 и 50×50 мм. Для регулировки стрелы по наклону (3 рабочих положения и 1 походное) и вылету (3 положения) в трубах и пластинах просверлил отверстия (8) нужного диаметра, в которые вставляются стопоры (9). К стреле приварил пластину и закрепил на ней ручную лебедку. Готовую крановую установку прикрутил к раме.

Как сделать прицеп своими руками по подготовленным чертежам

Прицепом называется транспортное средство, у которого не установлен двигатель. Оно предназначено для передвижения в сцепке с автомобилем. Несмотря на кажущуюся сложность такого приспособления для перевозки грузов, изготовить прицеп своими руками несложно. Для успешной работы требуется правильно выбрать детали и материалы, выполнить эскизы или чертежи.

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

  • Автоприцепы специального назначения позволяют учитывать потребности работы с различными грузами, а универсальных машин для такой работы довольно мало. К распространенным видам относят полуприцепы тяжеловозы, сортиментовозы, панелевозы, цементовозы и другие виды прицепной техники.
  • Общетранспортная техника включает бортовые, тентованные и другие прицепы различных размеров, предназначенные для перевозки тяжестей любого вида.

Разновидности в зависимости от распределения нагрузки

В конструкциях прицепной техники используются разные системы поворотно-колесного управления для того, чтобы улучшить маневренность и скорость регулирования автопоезда. Сцепные приспособления являются стандартными в большинстве случаев. Если у прицепа активный колесный привод от двигателя автомобиля, то такие повозки называются активными автомобильными поездами.

Для приведения такого активного привода в движение используется механическая передача посредством сцепного приспособления или применяется гидропривод.

Если автопоезд имеет два и больше звеньев, то двигатель располагается в секции сзади. Неофициально существует понятие «трейлер», его используют для перемещения автомобилей, другой техники или негабаритных грузов (длинных или с большим весом).

В зависимости от распределения нагрузки между прицепом и тягачом автоприцепы подразделяются на несколько типов:

  • Прицеп относится к самостоятельным средствам транспорта и связывается с любым автомобилем с помощью сцепного приспособления иди дышла. Распространенной системой является «крюк-петля». При такой системе вес перевозимого груза через раму прицепа, которая является несущей, и колеса передается на дорогу. Сцепка автомобиля с повозкой используется только для создания тяги.
  • На полуприцепах применяют устройства со специальным седельным тягачом, который работает с помощью сцепного шкворня. Груз передает свой вес на прицепную несущую раму, затем распределяется между колесами авто и самого прицепа. В этом случае сцепка применяется не только для создания тягового усилия, но и для перераспределения нагрузки. Чтобы во время простоя повозка полуприцепа не опрокидывалась, ее снабжают откидными упорными стойками. Полуприцеп не может передвигаться без сцепки с автомобилем.
  • Роспуск представляет собой одновременно прицеп и полуприцеп и применяется для транспортировки длинных грузов в составе сформированного для этих целей автомобильного поезда. В этом случае тяжесть груза передается на ложементы специального назначения, которые воспринимают нагрузку в передней части на конники тягача. Задняя часть груза давит на конники роспуска. Груз действует частично на авто и частично на раму роспуска и его колеса. Чтобы правильно распределить вес на роспуске, предусмотрено дышло переменной длины.
Читать еще:  Прицеп для культиватора

Требования к транспортировочным устройствам

Человеку, который самостоятельно желает изготовить транспортную повозку для передвижения грузов, следует изучить требования, предъявляемые к автомобильным прицепам. Эти нормы содержатся в ГОСТ 37 .001.220−1980, который называется «Прицепы к легковым автомобилям». Выборка из этих требований включает следующие положения:

  • вес прицепа не должен быть больше 1,8 тонны и половины веса главного автомобиля;
  • статическая нагрузка на шаровой шарнир в его центральной части должна быть в пределах 25−100 КГС (килограмм-сил);
  • полная длина повозки не должна быть более 8 метров, ширина — не превышать 2 м 30 см, а высота делается в пределах трех метров;
  • прицеп не должен иметь дорожный просвет менее этой характеристики у двигающего его автомобиля;
  • для автоприцепа применяется одна ось, но допускается использование двух параллельных, на расстоянии не далее метра одна от другой;
  • тяговое устройство и сцепка дублируются двумя глухо закрепленными кусками цепи или троса для страховки сцепления при поломке шарнира;
  • чтобы зафиксировать остановку полуприцепа, в комплекте должны быть противооткатные башмаки в количестве двух штук, их также можно сделать своими руками, а можно купить готовые, заводского изготовления;
  • если детали кузова располагаются ниже перевозимого груза, а он представляет опасность загрязнения проходящего транспорта, то ставят брызговики или крылья;
  • сцепка и тяговое приспособление обязательно должны быть изготовлены в заводских условиях, и подтверждается это специальным сертификатом;
  • должны быть крепления для таблички с номером;
  • чтобы иметь возможность использовать бортовую сеть машины, предусматривается электрический кабель с присоединенной вилкой и присутствует схема электрического оборудования в том виде, как ее определяет ГОСТ 9209–1976 .

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Помимо этого, эксплуатация прицепа нарушается из-за повреждения сцепки или износа поворотного устройства.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

Буксировка повозок производится по правилам, превышение скорости недопустимо, так же как резкое торможение и неодинаковое распределение груза. Увеличение скорости при движении приведет к вилянию прицепа по бокам. Резкое торможение становится причиной складывания автомобиля и прицепа, этому также способствует торможение с помощью двигателя. Из-за неравномерного складирования перевозимых материалов нарушается устойчивость и прицеп может опрокинуться.

Изготовление своими руками

Для того чтобы сделать автоприцеп самостоятельно, нужно позаботиться о приобретении некоторых материалов и инструментов. Чтобы во время работы не искать нужные приспособления, их приобретают заранее. Список инструментов и материалов:

  • Швеллер из стали для каркаса. Следует выбрать или отрезать куски, которые в сечении имеют 40х25 мм. Можно применить трубу квадратного сечения, поперечный размер которой составляет 40х40 мм. Отрезки определяет мастер из соображений габарита.
  • Сталь листовая, из которой будут сделаны борта автоприцепа. Ее толщина не должна быть меньше 1 мм. Размеры готовых кусков рассчитывают по чертежу в зависимости от габаритов кузова.
  • Фанера толщиной не меньше 16 мм для формирования дна в кузове. Такая толщина нужна для учета прочности при загрузке.
  • Для сборки ходовой части можно брать элементы подвески распространенных марок автомобилей. Очень часто используют подвески «Волги», «Москвича», «Запорожца», иногда применяют мост от классических «Жигулей».
  • В состав электрических элементов оборудования входят указатели поворота, стоп-сигналы, светильники габаритов. Такие варианты в сборе можно приобрести на рынке в виде готовых комплектов. Часто применяют бортовые фонари от «Газелей» и УАЗов.
  • Элементы крепления зависят от характерных особенностей автоприцепа, его конструкции. Чтобы не беспокоиться о прочности готового изделия в дороге, не стоит экономить на таких соединительных элементах.
  • Инструмент мастера для изготовления самого прицепа. Эти инструменты должны обеспечивать минимальный список работ. Сюда входят электродрель, болгарка, плоскогубцы, набор гаечных ключей, лобзик. Каждый мастер может добавить что-то в этот перечень для удобства.
  • Аппарат для сварки металла, на котором следует иметь навыки работы, или следует пригласить специалиста.

Начало работ

Сборка начинается с рамы автоприцепа, которая является несущей конструкцией. На нее приходится основной вес груза. К ней предъявляются повышенные требования надежности и прочности. Приготовленный швеллер или квадратная труба режется в размер по чертежу, делаются две длинные и две короткие заготовки.

Из них делают прямоугольное или квадратное основание в виде рамы, к которому впоследствии будут присоединены борта из металлического листа. Уделяют внимание качеству сварки, так как у самодельных автоприцепов это является больным местом. Крепление сцепки делается впереди изготовленной рамы. Для установки амортизаторов в середине рамы ставят специальные проушины.

Читать еще:  Автомобильный прицеп к мотоблоку

Настает очередь делать бортовой каркас. Для крепления бортового ограждения укрепляют вертикальные стойки, их длина зависит от высоты борта. Вертикальные элементы соединяют между собой дополнительными ребрами жесткости, так как во время движения именно стойки испытывают нагрузку от смещения груза. Дополнительные укрепляющие связи делают горизонтальными, вертикальными или ставят по косой.

Работа с ходовой частью автоприцепа сопряжена с большим числом трудностей и отличается особенностями. Одна из них заключается в том, что ось должна быть расположена ближе к задней стороне автоприцепа. Все конструктивные особенности возникают в зависимости от того, ходовая часть какого автомобиля взята для устройства прицепа. К раме приваривают амортизационные проушины и крепления для реактивных тяг. Установка и использование последних обязательны, так как они играют роль элементов, поддерживающих мост.

Заключительная фаза

Обшивка бортов металлом и изготовление дна автоприцепа из фанеры делается на заключительном этапе сборки. Для вырезания фанеры по размерам внутреннего пространства используют лобзик, а листовую сталь режут болгаркой. Элементы дна могут быть изготовлены из цельного листа или соединяться из кусков с заходом не меньше 5 см. Все куски обязательно по периметру крепятся к элементам рамы и основания с помощью болтовых соединений.

Борта вырезают по размерам, которые измеряют на месте. На этом этапе использовать размеры из чертежей неактуально, так как в процессе изготовления размеры остова кузова, как правило, немного разнятся с теми, что предусмотрены в схемах. В качестве крепления используется сварка или заклепки, которые также хорошо держат материал. Борта крепят ко всем стойкам и укрепляющим связям.

Электрическое оснащение

Элементы электрического оборудования устанавливают на задней стенке прицепа. К ним относятся отражатели красного цвета треугольной формы, фонарь заднего хода, подсветка номерного государственного знака, указатели поворота, стоп-указатели, габаритные фонари. На стенке в передней части располагают габариты белого цвета и такие же отражатели.

Боковые стенки предназначены для отражателей оранжевого колера. Чтобы провода сохраняли целостность, на них надевают защитную гофру. Соединения проводов должны быть надежные и хорошо закреплены. Гофру с проводкой внутри удобно крепить к остову рамы при помощи хомутов из пластика.

Изготовление автоприцепа требует сноровки и опыта работы с электрическими инструментами, но это сэкономит средства по сравнению с покупкой готового транспортирующего средства в магазине.

Самодельный прицеп самосвал

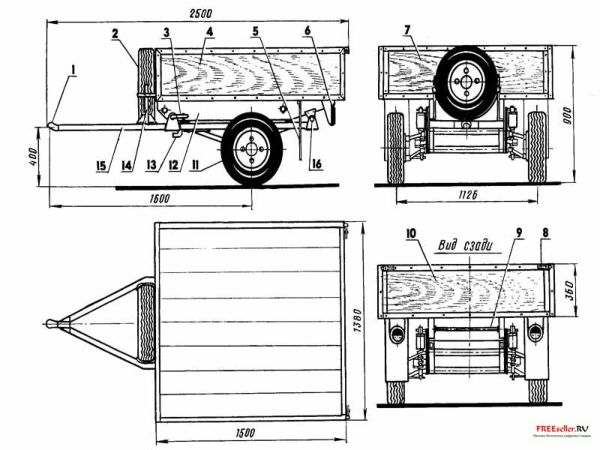

Рис.1. Самодельный прицеп самосвал:
1 — устройство сцепное, 2 — колесо запасное, 3 — фиксатор, 4, 7, 10 — борта кузова, 5 — брызговик, 6 — фонарь сигнальный, 8 — задвижка, 9 — стяжка, 11 — колесо, 12 — лонжерон кузова, 13 — штуцер подъемного устройства, 14 — ложемент запасного колеса, 15 — рама прицепа, 16 — шарнир кузова.

Предлагаю вниманию читателей прицеп-самосвал с опрокидывающимся кузовом. Сделав себе такой, можно избавиться от проблем при его разгрузке.

Несколько слов об устройстве прицепа.

Рама его сварена из стальных труб квадратного сечения 40×40 мм, мост — от мотоколяски СЗД, с использованием пружинно-гидравлических амортизаторов мотоцикла «Урал». К раме мост крепится с помощью подкосов, также сваренных из квадратных труб.

Рис.2. Подъемный механизм самодельного прицепа:
(А — транспортное положение кузова, Б — положение кузова при разгрузке):
1 — шланг соединительный, 2 — штуцер подъемного устройства, 3 — площадка опорная, 4 — кольца, 5 — пневмокамеры, 6 — чехол.

Прицеп оснащен стандартным сцепным шаровым устройством, рассчитанным на использование шара диаметром 50 мм.

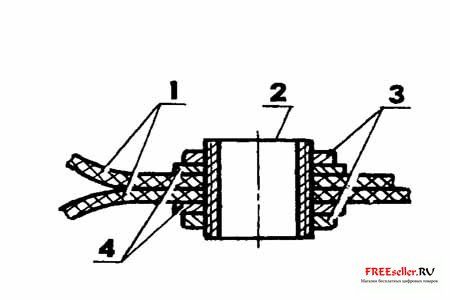

Рис.3. Схема соединения пневмокамер:
1 — камеры, 2 — патрубок резьбовой, 3 — гайки, 4 — шайбы.

Кузов собирается из панелей, каждая из которых имеет каркас из стальных уголков 30×30 мм и обшивку из фанеры толщиной 12 мм на винтах М6 с гайками. К днищу крепятся два лонжерона из деревянного бруса сечением 120×30 мм. Крепление кузова к раме — с помощью шарнира, сопрягаемые части которого приварены к раме
и привинчены к лонжеронам; в передней части имеется фиксатор, напоминающий обычный шпингалет, с помощью которого исключается опрокидывание кузова во время движения.

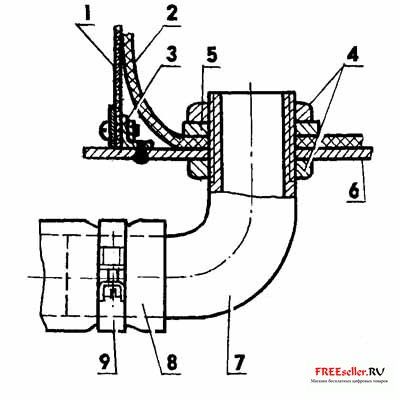

Рис.4. Схема крепления штуцера подъемного устройства:

1 — чехол, 2 — пневмокамера, 3 — кольцо уголковое, 4 — гайки, 5 — шайба, 6 — площадка опорная, 7 — штуцер подъемного устройства, 8 — шланг соединительный, 9 — хомут.

Теперь о главном — о конструкции подъемного устройства. Оно пневматическое, с приводом от выхлопной системы двигателя. Под днищем кузова, между лонжеронами располагаются три автомобильные камеры в чехле из прочной ткани — брезента или синтетической парусины, прикрепленной винтами М5 к кольцам из стального уголка на днище кузова и на раме. Все камеры соединяются между собой с помощью резьбовых патрубков, гаек, прокладок и шайб, а к нижней привинчен штуцер, изогнутый в виде буквы «L», на который натягивается резиновый шланг.

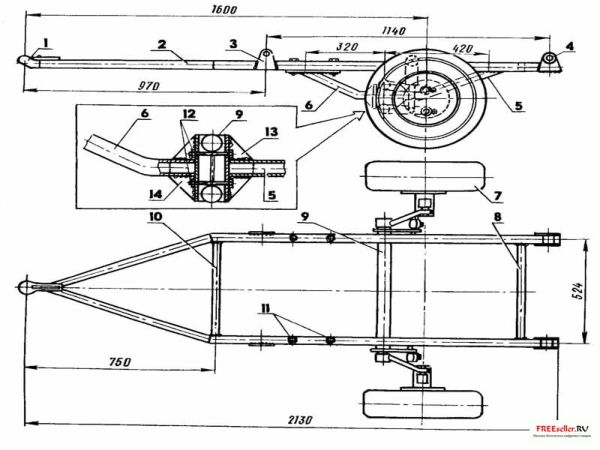

Рис.5. Шасси самодельного прицепа:
1- устройство сцепное, 2 — лонжерон рамы (стальная труба 40×40), 3 — ухо фиксирующего устройства, 4 — шарнир кузова, 5 — подкос задний, 6 — подкос передний, 7 — колесо, 8 — поперечина задняя, 9 — подвеска торсионная моста, 10 — поперечина передняя, 11-болты, гайки и шайбы крепления переднего подкоса, 12 — болты, гайки и шайбы крепления моста, 13, 14 — хомуты стыковочные.

Чтобы поднять кузов, необходимо второй конец шланга надеть на выхлопную трубу автомобиля-буксировщика и «прибавить газу». Две-три минуты — и кузов поднимется. Чтобы опустить кузов, достаточно снять шланг с выхлопной трубы.И.Хорошевский
