Принцип работы каналопромывочной машины

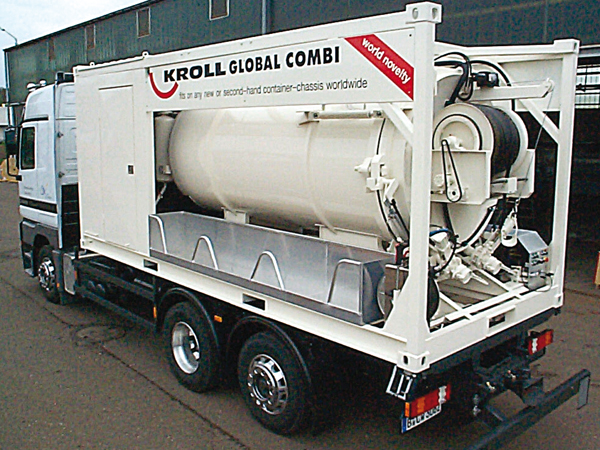

Комбинированные каналопромывочные машины – назначение и описание.

Современный город, это не только дороги, дома, системы водо- энерго- и теплоснабжения, но и весьма мощная инфраструктура аварийных и коммунально-ремонтных служб, которые отвечают за техническое состояние, профилактику и ремонт в том числе водяных сетей — канализации, ливневых стоков, канализационных и водосточных труб, отстойников, колодцев, ливневой канализации и ликвидации засоров в канализационных системах. Для решения этих задач применяться специальные мобильные устройства на шасси грузовых автомобилей, с названием которое заключает в себя спектр основных работ — вакуумные комбинированные каналопромывочные гидродинамические машины . Это машины для очистки от загрязнений отстойников и колодцев хозяйственно-бытовой и ливневой канализационных сетей. С точки зрения конструкции они являются дальнейшим развитием вакуумных илососных машин и каналопромывочных машин, с них взяты основные принципы, которые определяют функциональное назначение машин — это сбор ила в ёмкость посредством вакуумного всасывания, и прочистка стоков от отложений давлением воды. Поэтому в название техники указано название «комбинированное» т.е. объединяющее. В комплектацию комбинированного каналопромывочного оборудования, помимо вакуумного насоса и цистерны: гидродинамические оборудование, элементы гидропривода и пневмоавтоматики, электронного контроля и управления процессами, стрела всасывающей трубы с дистанционным управлением, гидравлическая, пневматическая и электрическая системы, энергетическая система привода оборудования. Используя гидродинамические машины вместе с вакуумными илососами для очистки труб, можно добиться высоких результатов эффективности. Своевременная очистка системы канализации в 10 раз дешевле чем замена труб. Очень важно не только иметь возможность устранить последствия аварий и засоров, но и не допустить их. Поэтому машины комплектуются набором каналопромывочных насадок, которые применяются в зависимости от диаметра очищаемых труб и степени их засоренности и позволяют размывать осадок водяными струями высокого давления.

Принцип работы комбинированной гидродинамической машины основан на том что промывка сети и резервуаров, и всасывание в емкость ила проходит за один цикл. При этом для воды и откачанного осадка используется одна и та же емкость, разделённая подвижным поршнем. Динамическая машина высокого давления подает напора в шланг, намотанный на рукавной барабан со средней длиной 100 метров. Барабан имеет механизм намотки, и подачи с помощью манипулятора. Продвижение шланга в трубах производиться с помощью сменных насадок. Гидродинамические насадки используют реактивный ход вперед, и прочистку за счет воздействием водяных струй, нагнетаемых насосом высокого давления, направленных через сопла в сторону шланга. Параллельно шлангу высокого давления продвигается всасывающий шланг, который обеспечивает откачку осадка методом вакуумного всасывания. Перед началом работы поршень отведен в пользу промывочной воды. По мере расхода воды поршень изменяет свое положение в пользу грязной воды. Грязный осадок выводится к месту утилизации, и сливается. А в случае наиболее совершенных установок, производиться регенерация воды. Регенерация — это процесс отчистки воды от примесей, путем циркуляционной прокачки жидкости в под поршневую ёмкость для чистой воды через специальный фильтр, с последующим использованием воды, и сбрасыванием обезвоженных отходов. Такая технология массово используются в Европе, но в России свои особенности. Например, простой сброс жидкости позволяет работать с химически активными веществами, которые разрушают фильтра. Т.е. машина без регенерации представляется более универсальной. Такие комбинированные машины так же используются в промышленности для таких целей как сбор и перевозка переработанных нефтепродуктов и отходов химической промышленности, чистка канализации в промышленных и жилых районах, прочистка дренажной системы и водостоков, очищение резервуаров, в которых хранятся нефтепродукты, а также чистка нефтеперерабатывающего оборудования, очищение подземных сооружений, удаление жировых отложений с оборудования пищевой промышленности, работой совместно с буровыми установками для откачки пульпы. Кроме очистки труб, такую технику можно использовать для мойки различных поверхностей струями высокого давления, перекачки.

Система комбинированной канализационной отчистки требует для своей работы большое количество энергии. К тому же наиболее производительные машины имеют большие объемы емкостей до 20 кубометров, что позволяет за один заход осуществить большой объем очистных работ. Это требует так же увеличения возможностей используемого шасси, нередко с пятью и шестью осями, и энергетической отдачи двигателя. Возможна комплектация каналопромывочной машины автономным дизельным приводом. Дополнительное оснащение так же может включать в себя адаптации к температурным условиям, например, в России предпочтительно теплоизолированное исполнение комбинированной каналопромывочный машины, зимой вода мерзеет, а тёплый кузов и система обогрева позволяю работать и зимой.

Наибольшую популярность в России приобрели комбинированные вакуумные илососно-промывочные машины Европейского производства компаний Haller, Kroll и Mуller, выполненные, как правило, на колёсном шасси DAF, MAN, Mercedes-Benz, а также на базе прицепов и полуприцепов. Среди интересных решений, которые позволяют поднять экономическую эффективность от техники, это производство комбинированных илососно-промывочных агрегатов контейнерного типа формата ISO 20 Ft с дополнительным крюковым зацепом для системы мультилифт. Как например продукция Kroll серии GlobalCombi. Эффективность такого решения заключается в особенностях климата страны, когда профилактические работы по отчистки труб от отложений у нас выгодно делать летом, а зимой данная дорогостоящая техника простаивает. Использования контейнера для системы мультилифт позволяет получить машину для круглогодичной эксплуатации с помощью сменных контейнеров и навесок. А сама вакуумная машина в свою очередь, может эксплуатироваться автономно без шасси. Для этого у нее имеется полный набор оборудования и встроенный дизельный двигатель.

Компания ЕвроНато предлагает на рынке России современные комбинированные вакуумные каналопромывочные машины, построенные на шасси внедорожных автомобилей. В нашей компании можно купить в том числе отдельные установки, илососные вакуумные цистерны, осуществить монтаж каналопромывочного оборудования на автомобильное или прицепное шасси. Информация о представленных на продажу машин и оборудования тут.

Каналопромывочная машина КО 512 — техника для очистки труб

Канализационная система, в частности, ливневые водостоки, требуют регулярного ухода, промывки от попадающих в них механических загрязнений, органических и неорганических отложений. Для выполнения этой работы существуют специализированные каналопромывочные машины, об одной из моделей которых, КО-512, эта статья.

Каналопромывочная машина КО-512

Модель, производимая арзамасским объединением «Коммаш», имеет цистерну большого объема, предназначена для обслуживания и прочистки ливневых канализационных систем. Учитывая габариты машины, она пригодна для использования там, где имеется достаточно пространства для подъезда, не создавая при этом помех, например, для проезда транспорта. Основные места использования КО-512 – проезжие части, площади и т.п. без плотной застройки и узких проездов, возможно применение в нефтеперерабатывающем производстве для промывки резервуаров.

Данная модель работает по гидродинамическому принципу, при котором все загрязнения с внутренних стенок труб удаляются за счет высокого давления воды. Все отходы перемещаются затем в канализационные отстойники, из колодцев которых они могут быть удалены специальными илососными машинами. Данный метод очистки обладает теми преимуществами, что исключается риск повреждения труб за счет механического воздействия, а отсутствие необходимости в специальных химических очищающих веществах делает эту процедуру экологичной и безопасной.

Устройство

Установка промывки труб смонтирована на автомобильном трехосном шасси КАМАЗ-65115. В ее состав входят:

• Цистерна для воды большой емкости.
• Насос и его привод, обеспечивающий высокое давление подачи воды.
• Рукав высокого давления (РВД), для удобства транспортировки снабженный поворотным намоточным барабаном.
• Гидросистема.
• Размывочные головки нескольких разновидностей.
• Дополнительное оборудование.

Цельнометаллический кузов имеет цистерну и два отсека, закрытых рольставнями. В заднем расположен барабан с подающим рукавом, в переднем – насос и необходимое для его работы оборудование. Наличие двух отопителей Webasto (Германия) обеспечивает стабильную температуру во всех отсеках, позволяет использовать машину практически круглогодично. Эффективность поддержания рабочей температуры увеличивается за счет установленной теплозащиты отсеков.
Фото каналопромывочной машины КО-512

Принцип работы

Для очистки труб от разнообразных засоров и отложений используется размывочная головка. В комплект входят несколько головок разного диаметра и конструкции, которые предназначены для очистки труб разных размеров от засоров и отложений.

Размывочная головка продвигается вперед по трубе, постепенно очищая ее за счет большого напора воды, подаваемой под высоким давлением, используя тот же принцип, что и у реактивного двигателя. В зависимости от условий и состояния труб применяются разные головки.

Технические характеристики

Технические характеристики каналопромывочной машины КО-512:

Каналопромывочная машина

Использование каналопромывочных машин хорошо зарекомендовало себя на мировом рынке. В крупных и мелких городах, где существуют канализационные сети невозможно на сегодняшний день обойтись без гидравлических систем, которые незаменимы при профилактической и аварийной очистке. Каналопромывочные машины являются санитарами населенных пунктов, от них зависит экологическая чистота и санитарное состояние вверенных им территорий.

Комплектация оборудования каналопромывочных машин

Оборудование, которым комплектуются каналопромывочные машины, устанавливается в основном на кузова известных всему миру марок автомобилей, что оказывает существенное влияние на мобильность установок, их маневренность и эффективность в выполнении работы.

Комплектуются каналопромывочная автомобильная техника необходимыми для рабочего процесса элементами:

• цистерной, в которой содержится жидкость;
• водяным насосом, который имеет задачу обеспечить установку высоким давлением;
• барабаном, на который накручен водяной рукав;
• гидравлической системой;
• вспомогательным оборудованием;
• различного диаметра насадками, позволяющими подсоединять рукав к трубам разного диаметра.

Справка. Каналопромывочная автомобильная техника, в зависимости от их дополнительных возможностей, может быть оборудована дополняющими базовую комплектацию деталями, которые позволяют аппаратам высокого давления кроме очистки канализационных систем выполнять новые функции.

Дополнительное оборудование каналопромывочных автомобилей

Разрабатывая конструкцию каналопромывочной техники, многие компании не останавливаются на достигнутых результатах и, учитывая возможность дополнительных функций, устанавливают на шасси автомобилей соответствующие детали, узлы и агрегаты.

К дополнительному оборудованию каналопромывочных машин, выполняющих свое непосредственное предназначение, можно отнести:

• оснащение спецавтомобиля верхней стрелой;
• гидравлическим управлением для стрелы;
• джойстиком управления;
• гидравлическим, наматывающим шланг высокого давления устройством;
• эжекторным насосом, позволяющим осуществлять перекачку воды с большой глубины.

Справка. Некоторые участки канализационных систем требуют не только очистки на определенном отрезке, но также разборки и замены поврежденного трубопровода. Установление на некоторых моделях автомобилей дополнительных стрел, является важной деталью при комплексном ремонте поврежденного участка.

Принцип работы каналопромывочных машин

В отличие от ручной или механической очистки канализационных сетей каналопромывочное оборудование установленное на шасси автомобилей очищает не только засорившиеся места канализационных каналов, но удаляет образовавшиеся на стенках канализационных труб отложения, значительно снижая возможность их нового засорения.

В основу работы очистной системы заложен принцип эффективного разрушения существующих отложений благодаря высокому давлению водного потока. Загрязнения канализационных трубопроводов смываются напором воды со стенок и направляются к отстойникам и специальным колодцам, после чего выкачиваются и транспортируются к месту предназначения для утилизации.

Важно. Эффективность и качество очистки магистралей достигается в основном от применения различных видов реверсивных насадок, которые существенно влияют давление потока воды внутри канализационных труб.

Справка. Мобильность и маневренность каналопромывочных машин помогает быстро и своевременно осуществлять качественную очистку магистралей, что является немаловажным фактором при создании аварийных ситуаций.

Типы каналопромывочных аппаратов высокого давления

Разновидность каналопромывочных машин велика. Гидродинамическое оборудование успешно устанавливается на различные марки грузовых автомобилей и комплектуется необходимыми для проведения рабочего процесса деталями и гидромеханическими узлами.

Разделить такое оборудование на типы сложно. Гидродинамические установки, предназначенные для очистки канализации, постоянно совершенствуются, появляются новые дополнительные функции, облегчающие выполнение поставленных перед ними задач.

Все производимые промышленными компаниями аппараты высокого давления относительно типа привода разделяются на три категории:

Согласно объему устанавливаемых на шасси цистерн, каналопромывочные машины также разделяются на три вида:

• емкости малого объема (до 5 м3);
• водяные емкости среднего объема (7-9 м3);
• цистерны большого объема (превышающие 10 м3).

Справка. В зависимости от размера цистерн, подбирается шасси определенных марок автомобилей с соответствующей грузоподъемностью, которая для малых емкостей составляет не более 6 т, средних – 14 т и цистерн большого объема более 16 т.

Обзор некоторых типов каналопромывочных машин

Одной их главных особенностей и преимуществ каналопромывочной автомобильной техники является мощность насосов, создаваемое давление водяной струи, а также объем перевозимой в цистерне воды. Отталкиваясь от таких параметров можно выделить несколько видов каналопромывочных машин:

1. Канализационно-очистное оборудование КО-512 установленное на шасси автомобиля Камаз 65115. Оборудование имеет дизельный привод. Объем воды в цистерне составляет 10,5 м3, производительность насоса 12,7 м3/ч, вес автомобиля с гидроустановкой – 22400 кг.
2. Канализационно-очистное оборудование КО-514 установленное на шасси автомобиля Камаз-43253. Оборудование имеет дизельный привод. Объем воды в цистерне составляет 8 м3, производительность насоса 12,7 м3/ч, вес автомобиля с гидроустановкой – 15500 кг.
3. Канализационно-очистное оборудование установленное на шасси автомобиля Joskin. Автомобиль оборудован стрелой с гидравлическим управлением. Объем воды в цистерне 6 м3, рабочее давление насоса 120 бар, производительность 120 л/мин. Два других автомобиля этого типа оснащены цистернами вместимостью 8,4 м3 и 12,5 м3 и аналогичным оборудованием.

Сфера применения каналопромывочного оборудования

К основным сферам применения каналопромывочных аппаратов высокого давления относятся те отрасли промышленности и народного хозяйства, на территории которых располагаются подведенные к объектам канализационные системы. Очистка канализации наиболее часто применяется в сфере:

• ЖКХ;
• ЖСК;
• ТСЖ;
• предприятий общественного питания;
• дошкольных и образовательных учреждений;
• гостиничного обслуживания;
• общественного отдыха и санитарно-курортного обслуживания;
• промышленного производства.

Справка. Применение каналопромывочных машин необходимо с целью выполнения профилактических работ, а также устранения аварийных ситуаций. В процессе работы гидрооборудования производится очистка канализационных и водосточных труб, ливневой канализации, отстойников, колодцев, канализационных каналов.

Аналог каналопромывочных машин

Аналогом каналопромывочным машинам с большим трудом может послужить ручная и механическая очистка канализационных систем, которая также обеспечивает возможность справится с аварийной ситуацией и очистить канализационные магистрали на определенном участке от застрявшего в системе мусора. Но такой способ малоэффективен по сравнением с гидроочисными аппаратами, способными удалять наслоения и образования на стенках канализационных трубопроводов и осуществлять выкачку жидкости с большой глубины.

Более современный аналог каналопромывочным машинам могут составить гидроустановки высокого давления, которые успешно комплектуются производителями на тележках. Такие аппараты завоевали популярность на мировом рынке и имеются в распоряжении многих предприятий, организаций и учреждений. Но мощность такого оборудование, конечно же, несравнима с мощностью и возможностями каналопромывочных машин.

Важно. В последнее время некоторыми конструкторами разработаны и запущены в эксплуатацию каналопромывочные гидродинамические аппараты высокого давления, которые устанавливаются на жестких сварных рамах. Рабочее давление такой гидроустановки 150 бар, производительность 50 л/мин, размещенный на катушке рукав высокого давления, имеет длину 70 м.

Современные каналопромывочные машины различных видов, форм и конструкций внесли определенный вклад в развивающийся мировой рынок. Созданные разработчиками конструкции привлекают внимание многих руководителей промышленных предприятий и организаций, которым необходима такая техника. Большинство изготовленных моделей уже нашли свое применение и своих владельцев.

Машины для промывки канализационных систем

Любая канализационная сеть нуждается в периодической очистке и промывке. С этой задачей успешно справляются каналопромывочные машины. Оборудование для промывки канализационных труб и каналов монтируется на автомобилях отечественных и зарубежных марок.

Состав оборудования машин

Каналопромывочные машины всех марок снабжены стандартным набором:

• цистерна для жидкости;
• гидравлическая система;
• водяной насос;
• рукав для воды;
• барабан для рукава;
• различные насадки.

Принцип работы для таких машин тоже одинаковый:

1. с помощью гидравлической системы и водяного насоса вода из цистерны через рукав подается в канализационную систему и с использованием насадок смывает грязь, мусор в приемные колодцы.
2. Из колодцев вся эта смесь выкачивается и вывозится в места утилизации.
3. Некоторые марки машин производят регенерацию пульпы, полученной в результате размыва нечистот, наносов и твердых отложений.

Все машины можно разделить на три типа, если взять за основу объем воды, закачиваемой в емкости, установленные на автомобилях:

1. цистерны с объемом до пяти кубических метров включительно — малый объем. Автомобили с такими емкостями используются в городских условиях для подъезда к канализационным системам, которые расположены в плотных застройках, а также к другим труднодоступным местам. Машины этого типа применяют также в небольших населенных пунктах, где объем работ по очистке канализации не очень большой. Устанавливают цистерны с малым объемом, как правило, на автомашинах марки ЗИЛ, грузоподъемность которых не более шести тонн;
2. цистерны емкостью от семи до девяти кубических метров воды — средний объем. Устанавливаются на автомобилях грузоподъемностью до 14 тонн (МАЗ, КАМАЗ и другие марки). Такие машины менее маневренны и применяются там, где есть свободный доступ к объектам очистки;
3. машины с цистернами емкостью более десяти кубометров воды относятся к большому объему. Монтируют их на автомобилях с грузоподъемностью более 16 тонн.

Каналопромывочные машины начали производить в нашей стране в пятидесятых годах прошлого века. Монтируются они на шасси отечественных марок и отличаются друг от друга составом оборудования и его мощностью.

Промывочные комплексы на базе шасси марки МАЗ

На базе шасси МАЗ-5340В2 разработана каналопромывочная машина марки КО-564-30. Насос высокого давления работает от коробки отбора мощности. К цистерне присоединяются рукава со сменными головками различного диаметра. Это позволяет работать с трубами самых разных диаметров и эффективно очищать их от засоров и наносов. Еще один важный факт — для приобретения данной марки машины не требуются специальные разрешения органов Ростехнадзора.

На каналопромывочной машине КО-564-30 установлена цистерна вместимостью 7,5 кубометров воды. С помощью специальных насадок машина может очищать канализационные трубы диаметром от 50 до 1000 миллиметров. Полная масса автомобиля с оборудованием составляет 15,5 тонны.

Остальные характеристики комплекса:

• модель шасси — МАЗ-5340В2;
• тип двигателя — дизель;
• мощность двигателя — 240 лошадиных сил;
• производительность водяного насоса — 10 кубометров в час;
• максимальное давление — 18,5 МПа;
• длина рукава высокого давления — 100 метров;

Выпускаются машины открытым акционерным обществом «Мценский завод «Коммаш».

Цены на машины от 3,3 миллионов рублей.

Промывочные комплексы на базе шасси марки КАМАЗ

Такие каналопромывочные комплексы являются более мощными по сравнению с теми, которые сформированы на базе МАЗ.

VHT 8000 combi на базе КАМАЗ–65117. У нее более широкие функциональные возможности, так как с помощью ее оборудования можно не только промывать и очищать каналы, но и отсасывать иловые отложения, с последующей их транспортировкой до места утилизации.

Такие комбинированные комплексы применяются во многих отраслях хозяйства, а не только в коммунальной службе.

Их можно использовать для:

• очистки канализационных и водосточных сетей, а также колодцев;
• ликвидации экологических аварий;
• очистки промышленной канализации;
• ликвидации последствий сезонного половодья и подтопления зданий в населенных пунктах;
• очистки поверхностей любой конфигурации во всех отраслях (промышленность, торговля, агропромышленный комплекс и другие);
• удаления иловых отложений и наносов;
• транспортировки жидких отходов.

Оборудование комбинированной машины не приспособлено для транспортировки опасных грузов (легковоспламеняющихся, агрессивных, взрывоопасных жидкостей) и не может быть использовано для этих целей.

Комбинированный комплекс сочетает в себе функции специальных транспортных средств:

1. вакуумной очистки (очищение канализационных колодцев и выгребных ям);
2. илососной (очистка ливневой и канализационной системы от плотных отложений ила);
3. каналопромывочной (гидродинамическая очистка канализационных сетей).

Основные характеристики каналопромывочной машины VHT 8000 combi:

• двигатель — дизельный Kubota D1505 Турбо;
• мощность двигателя — 49 л.с.;
• шасси — КАМАЗ-65117 (6х4);
• автоматический регулятор давления — UL 261;
• объем резервуара — 8000 литров;
• шланг высокого давления — DN16 мм, длиной 80 м. Поворотный барабан оснащен гидравлическим приводом на размотку и намотку шланга;
• вакуумный насос — Battioni Pagani MEC 8000;
• производительность насоса — при свободном всасывании 8100 литров в минуту. Он имеет привод через магнитную муфту и оснащен системой безопасности от падения температуры и уровня масла;
• бак для воды — объем 1000 литров;
• насос высокого давления — Speck P52, 150 бар при 100 литрах в минуту. Насос постоянно подключен к двигателю и оснащен клапанами из нержавеющей стали (находится в режиме «байпас»).

Промывочные комплексы, созданные на базе шасси КАМАЗ, применяются в крупных населенных пунктах, где объем работы большой, такие машины будут загружены круглогодично. Иначе их эксплуатация не окупит потраченные на них деньги. Стоимость этих специальных автомобилей начинается от шести миллионов и выше.

Вы работаете с полиамидом? Вам будет интересна данная статья.

В случае если вы в бизнесе сталкиваетесь с отходами животноводства прочтите статью по https://greenologia.ru/othody/biologicheskie/krematory-utilizacii-otxodov.html ссылке – она вам пригодится

Промывочные комплекс на базе шасси ЗИЛ

Такие машины менее мощные, зато более маневренные, способные производить очистные работы в труднодоступных местах густонаселенных кварталов с плотной застройкой.

Их основные характеристики таковы:

• шасси — ЗиЛ-432932 или ЗиЛ-497442;
• мощность двигателя — 130 лошадиных сил;
• тип двигателя — дизельный;
• объем цистерны — 5 кубометров;
• насос высокого давления — производительность 12,5 кубометров в час;
• возможный диаметр очищаемых труб — от 150 до 1000 миллиметров;
• рукав высокого давления — длина 100 метров;
• давление воды — 15 МПа;
• температура окружающей среды — от минус 20 до плюс 40 градусов;
• масса — 11,0 тонн.

Машины на базе ЗИЛ приобретаются, как правило, небольшими управляющими компаниями или муниципалитетами некрупных населенных пунктов, так как объем цистерны у них небольшой.

Их покупают также как дополнительную технику к более мощным комплексам как раз из-за небольшого размера и маневренности.

Комплексы иностранного производства

Кроме автомобилей, изготовленных на шасси отечественных марок, в работе по очистке канализационных и ливневых систем используются машины иностранного производства.

Особенность машин зарубежных производителей в том, что в их оснащении делается упор на регенерацию содержимого канализационных систем.

Обычно машина с помощью гидроустановок размывает твердые отложения в трубах и канализационных каналах, перемещает их в колодцы или отстойники, а оттуда их вывозят на свалку или в другие места утилизации.

В каналопромывочных комплексах, изготовленных на западе, предусмотрена обязательная многоступенчатая система очистки субстанции, получаемой во время промывки канализации. Наиболее популярны в России сейчас машины компаний Haller, Kroll и Mуller, выполненные на шасси DAF, MAN, Mercedes-Benz.

Машины с регенерацией в России пока не выпускаются, но в некоторых крупных городах уже работают приобретенные за рубежом модели.

Чистота населенных пунктов и их санитарная безопасность зависят от эффективной деятельности коммунальной службы. Чем более мощной и современной техникой будут оснащены коммунальщики, тем чище будут наши дворы и улицы.

Каналопромывочные машины служат именно этой цели.
