Принцип работы двухтактного двигателя внутреннего сгорания

Устройство и принцип действия двухтактного двигателя внутреннего сгорания

В настоящее время активно используются два основных типа двигателей внутреннего сгорания: двухтактные и четырехтактные. В двухтактных двигателях все рабочие циклы (процессы впуска готовой топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленчатого вала за два основных такта. У двигателей такого типа отсутствуют клапаны газораспределительного механизма, их роль выполняет пара поршень/гильза. Поршень при своем перемещении закрывает своим телом впускные, выпускные и продувочные окна. Поэтому такие двиагетли более просты в конструкции.
Мощность двухтактного двигателя при одинаковых размерах, ёмкости цилиндра и частоте вращения вала !теоретически! в два раза больше четырехтактного за счет большего числа рабочих циклов в единицу времени. Однако неполное использование хода поршня для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60. 70 % по сравнению с четырехтактным ДВС.

Двигатель двухтактного рабочего цикла состоит из картера (основной его части — базы), в который на шариковых подшипниках установлен коленчатый вал. Цилиндр крепится к блоку через винты или шпильки, которые проходят через все тело гильзы. Внутри цилиндра движется поршень — металлический стакан (чаще из алюминиевого сплава), опоясанный пружинящими кольцами (поршневые кольца), вложенными в канавки на поршне ниже жарового пояса. Во время сжания или рабочего хда поршневые кольца не пропускают газы и запирают в промежутке между днищем поршня и стенками цилиндра. Поршень снабжен металлическим стержнем — пальцем, он соединяет поршень с шатуном. Шатун передаёт прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит с помощью топливной смеси, в которое подмешано необходимое количество масла. Из рисунка видно, что топливная смесь (голубой цвет) попадает и в кривошипную камеру двигателя (это та полость, где закреплен и вращается коленчатый вал), и в цилиндр. Смазки там нигде нет, а если бы и была, то смылась топливной смесью. Вот по этой причине масло и добавляют в определенной пропорции к бензину. Тип масла используется специальный, именно для двухтактных двигателей. Оно должно выдерживать высокие температуры и сгорая вместе с топливом оставлять минимум зольных отложений.

Принцип работы. Весь рабочий цикл в двигателе осуществляется за два такта

1. Такт сжатия.

2. Такт рабочего хода.

Принцип зажигания. Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем поршень достигает ВМТ. В идеале, чем быстрей движется поршень, тем раньше должно быть зажигание — поршень от момента искры быстрее доходит до ВМТ. Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя. Практически у мотороллеров до 2000 г.в. таких систем не было и угол опережения зажигания был установлен в расчете на оптимальные обороты статично.

Преимущества двухтактных двигателей:

• Отсутствие громоздких систем смазки и газораспределения
• Большая мощность в пересчёте на 1 литр рабочего объёма
• Проще и дешевле в изготовлении
• Меньший вес

Ремонт двухтактных двигателей внутреннего сгорания

Ремонт двухтактных ДВС осуществляется только квалифицированными рабочими по технологическим и маршрутным картам, которые разрабатывают инженеры и проектировщики. Эти инструкции дают рабочему понять, где и когда использовать ту или иную операцию, как и каким порядкм устанавливать детали, а также в какой последовательности их затягивать.

Сами «двухтактники» устанавливаются в специальные стенды-кантователи, которые позволяют с большим удобством и правильно, доступно визуально осуществить правильную сборку и протяжку.

Разработка процесса ремонта ДВС включает в себя не только визуальный осмотр и мойку всего узла в моечной машине, но и разработку карт дефектов деталей, маршрутные карты восстановления и т.д.

Именно таким образом осуществляет ремонт двухтактных ДВС в производственных условиях АТП.

Недостатки двухтактных двигателей:

1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для двухтактного 300 грамм на одну лошадиную силу, для четырёхтактного 200 грамм.
2. Шумность. На максимальных оборотах двухтактные двигатели как правило работают немного громче четырёхтактных.
3. Комфорт. Четырёхтактные двигатели внутреннего сгорания не так вибрируют на малых оборотах (касается только двухцилиндровых двигателей — одноцилиндровые двух и четырёхтактные вибрируют примерно одинаково) и не так дымят как двухтактные.
4. Долговечность. Довольно спорный пункт. Бытует мнение, что двухтактные двигатели менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от четырёхтактных двигателей где трущиеся элементы буквально плавают в масле. Но с другой стороны четырёхтактный двигатель по конструкции намного сложнее конкурента, состоит значительно большего числа деталей, а золотой принцип механики “Чем проще тем надежнее” еще никто не отменял.

Читать еще:  Принцип работы вакуумного насоса на ассенизаторе

Работа двухтактного двигателя

Помимо всем известных четырехтактных двигателей, которые используются в автомобилях, есть еще двигатели двухтактного действия, которые устанавливают на технические агрегаты: бензопилы, мотоциклы, газонокосилки, квадроциклы, скутеры, моторные лодки и т.д. Основное отличие двухтактного от четырехтактного двигателя — это принцип работы ДВС. Кроме этого, 2-х тактные моторы меньше по габаритам, способны развивать меньшую мощность и, следовательно, имеют меньший КПД.

  1. Устройство двухтактного двигателя.
  2. Принцип работы 2-х тактного ДВС.
  3. Как увеличить мощность двигателя своими руками?
  4. Как увеличить тягу?
  5. Проблема с продувкой после увеличения мощности.
  6. Видео.

Устройство двухтактного двигателя

Конструкция такого мотора проще, чем у четырехтактного. В двухтактного ДВС нет газораспределительного механизма. Двигатель состоит из блока цилиндра, в котором располагается коленвал на подшипниках.

Головка шатуна ложится в специальное для нее место — шейка вала. Между головкой шатуна и шейкой вала — вкладыши, которые фиксируются корончатыми гайками.

Верхняя часть шатуна крепится с поршнем посредством пальца. Палец — это пустотелый цилиндр, который служит соединительными элементом конструкции шатун-поршень.

На поршне в специальные канавки по периметру в верхней части устанавливаются компрессионные кольца, от которых зависит компрессия двигателя.

Движущим элементом в двигателе внутреннего сгорания является топливно-воздушная смесь, которая сгорая создает энергию, толкающая поршень вниз. От движения поршня вверх-вниз происходит вращения коленчатого вала. На коленвале закрепляется маховик, который передает вращение дальше, то есть валу коробки и так далее.

Охлаждение двухтактного двигателя осуществляется через ребра наружного блока. Кроме внешнего охлаждения, некоторая часть охлаждения идет от масла, которое содержится в бензине.

В двухтактные двигатели заливается бензин, в которое добавлено специальное моторное масло. Например, для газонокосилки Штиль, на 5 литров бензина, надо добавить 100 грамм, то есть, соотношение бензина к маслу 50:1. Именно столько количества масла отлично смазывает трущиеся поверхности цилиндр с кольцами поршня.

Принцип работы

Один оборот коленчатого вала является одним циклом рабочего процесса двигателя внутреннего сгорания.

Топливо (бензин+масло) с воздухом подается в рабочую камеру сгорания цилиндра, после чего за счет образования искры свечи зажигания, происходит взрыв горючей смеси, энергия которой резко отталкивает поршень вниз.

В картер двигателя топливная смесь попадает через окно, открывающееся за счет вакуума при движении поршня вверх от нижней мертвой точки (НМТ) к верхней (ВМТ). При этом движении также открывается окно для выброса газов сгоревшей смеси. Через милисекунды открывается продувочное окно. Через продувочное окно подается новая порция топлива.

Как повысить мощность

Как и 4-х тактные двигатели, 2-х тактные можно усовершенствовать, сделать, так называемый, чип-тюнинг.

Для повышения мощности ДВС можно сделать следующее:

  • Расточить выпускное отверстие, чтобы отработавшие газы выходили полностью.
  • Улучшить эффект продувки. Продувка — это удаление отработавших газов и наполнение рабочего объема цилиндра новой порцией топливной смеси. Сделать нужно так, чтобы через впускное окно успевало впрыскиваться топливо в камеру сгорания. Если топливо не будет в нужном объеме поступать в камеру сгорания, то в картере мотора будет скапливаться топливо. Поэтому, для качественного заполнения топливом рабочей части цилиндра, требуется увеличить диаметр отверстия выпускного окна (выброса отработавших газов).
  • Можно применять на карбюраторе вихревой диффузор. Вихревой диффузор называют также нулевой. За счет этого диффузора за меньший период времени будет поступать в цилиндр больше топлива.
  • На глушитель вмонтировать специальный резонатор, подходящий по оборотам к конкретному двигателю. Резонатор делает так, чтобы не сгоревшая топливная смесь, возвращалась обратно в цилиндры. Это эффективно, когда в цилиндре происходит не полное сгорание смеси.

Чтобы часть цилиндра под поршнем заполнялась полностью, надо осмотреть впускные и выпускные каналы, возможно, на отверстиях есть царапины, задиры, сколы. Такие мелкие дефекты влияют на скорость движения топлива и газов.

Для лучшего эффекта повышения мощности можно отфрезеровать и затем отшлифовать головка блока цилиндров (ГБЦ).

Не рекомендуется уменьшать вес деталей двигателя, так как из-за увеличения разности противовеса, нарушения центра тяжести, может увеличиться торцевое биение маховика и коленвала.

Читать еще:  Аксиально поршневые насосы устройство и принцип действия

Как увеличить тягу

Тяга двухтактных моторов зависит от открытия дроссельной заслонки. С резким возрастание оборотов двигателя, возрастает тяга. Отсюда следует, что, для того, чтобы уменьшить время разгона ДВС, надо увеличить рабочий объем цилиндра.

Когда двигатель работает на низких оборотах, качественная тяга повышает приемистость, увеличивает скорость разгона — ускорение.

Тягу также можно увеличить путем замены клапанов на специальные и настроить их так, чтобы они держались в открытом положении дольше, чем обычные.

Проблема с продувкой

Чем выше обороты коленвала, тем больше мощность. Но, конструкция двухтактных двигателей имеет такую особенность — чем быстрее начинает двигаться поршень, тем хуже продувается камера сгорания цилиндра, так как окна подачи и выпуска отработавших газов остаются открытыми очень мало времени.

Камерная продувка — это удаление газов и впрыск топлива в цилиндр из картера. Топливо начинает всасываться и находиться в картере при движении поршня вверх. Затем, когда поршень идет вниз, впускной канал закрывается и открывается продувочное окно, через которое подается новая порция топлива и выгоняются газы отработавшей предыдущей смеси топлива (смотрите рисунок выше, посередине).

Такая простая конструкция двухтактного двигателя исключает необходимость устанавливать газораспределительный механизм (ГРМ), насоса продувки, клапанов и узла смазки.

Продувка во время работы двухтактного двигателя на холостом ходу (ХХ) осуществляется по-другому. Во время работы на ХХ, продувка осуществляется открыванием на маленький угол заслонки. Такая продувка не качественная, поэтому на холостом ходу, многие наверное замечали, двигатель бензопилы или газонокосилки работает не стабильно. Что касается бензопилы, например, Echo (Эхо), то там надо наполовину вытягивать подсос.

Одноцилиндровый двухтактный двигатель имеет контурную продувку, то есть щелевую. В нижней части цилиндра в стенке есть специальная щель, через которую происходит газораспределение. В такте сжатия и рабочего хода, то есть когда поршень вверх, отверстия впуска и продувки должны быть закрытыми.

Контурная продувка — это предпоршневой объем (цилиндр под поршнем) представляет собой продувочный насос. Такая конструкция позволяет делать двигатели самых малых габаритов.

Видео

На скутеры устанавливаются двухтактные двигатели 2Т или 4 Т. Какой лучше?

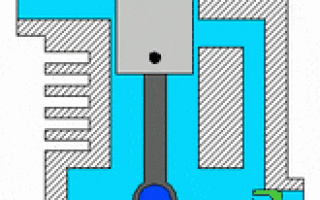

Анимация работы двухтактного двигателя.

Двухтактный двигатель Stihl (Штиль) в разрезе.

В этом видео — работа двухтакного двигателя.

Двухтактный двигатель

На данный момент существует два основных вида двигателей внутреннего сгорания — двухтактные и четырехтактные. По своему внешнему виду они практически не отличаются, однако двухтактные двигатели работают по совсем другому принципу. Попробуем разобраться в чем основные различия этих двух типов ДВС, и как работает двухтактный двигатель.

Принцип работы двигателя внутреннего сгорания

Для того, чтобы ваша машина могла выполнять свою прямую функцию — возить вас, ее нужно заправлять топливом: бензином, дизелем, пропан-бутаном. По топливопроводу бензин поступает в двигатель, основную работу в нем выполняют поршни и кривошипно-шатунный механизм. Бензин смешивается с воздухом, образуется смесь, которая взрывается и приводит поршни в движение, этот момент движения передается на коленчатый вал, а от него на трансмиссию.

Разница между 2-х и 4-х тактными двигателями, как видно из названия, состоит в количестве тактов, то есть в рабочем цикле двигателя. Рабочий цикл любого ДВС — это последовательность таких процессов:

  • заполнение цилиндра горючей смесью;
  • ее воспламенение;
  • расширение газов;
  • вытеснение продуктов сгорания.

В 4-тактном двигателе вся эта последовательность осуществляется за 4 такта, то есть за два оборота коленвала, в двухтактном — за один оборот. Из этого можно сделать вывод, что 2-тактные двигатели обладают большей мощностью, и это действительно так, не зря ведь их используют не только для мотоциклов, мопедов, различных квадроциклов, снегоходов и гидроциклов, но и для приведения в движение огромных морских кораблей.

Теоретически мощность должна быть выше в два раза. Например, небольшой по размерам двигатель мотоцикла может легко выдавать мощность в сто и больше лошадей, тогда как гораздо более массивный и объемный мотор какого-нибудь автомобиля класса «В» или «С» выдает 70-100 л.с.

Устройство двухтактного двигателя

Основное преимущество двухтактных двигателей состоит в простоте их конструкции. Поскольку все процессы рабочего цикла завершаются за один оборот кривошипа, отпадает необходимость в наличии сложного газораспределительного механизма, который контролирует движение впускных и выпускных клапанов. Впускной клапан закрывается и открывается из-за разницы давления, а отработанные газы выходят через выпускное окно к глушителю.

Также 2-тактный двигатель охлаждается с помощью топлива, в которое подмешан определенный процент масла. Масло нужно подбирать именно двухтактное, поскольку оно приспособлено к высоким температурам и при сгорании оставляет меньшее количество шлака и золы.

Поршень движется от нижней мертвой точки к верхней — НМТ и ВМТ. Во время движения вверх поршень сжимает поступившую воздушно-топливную смесь. В ВМТ происходит взрыв смеси и поршень начинает движение вниз, в этот момент поступает новая порция смеси. Получается, что поршень сам же и выталкивает отработанные газы, а это и является основным недостатком двухтактных двигателей, влияющим на их КПД.

Читать еще:  Двигатель внутреннего сгорания устройство и принцип работы

Недостатки двухтактных двигателей

Несмотря на то, что инженеры пытаются их решить, недостатки все же есть и они существенные.

Самый главный из них — неэффективное использование топлива и повышенные выбросы СО2.

Если в четырехтактных двигателях на отвод отработанных газов и продуктов сгорания отводится отдельный такт, то здесь этот такт совмещается с заполнением цилиндра новой порцией горючей смеси, и как бы не старались инженеры, избежать смешивания ее с отработанными газами не удается.

Кроме того необходимо постоянно добавлять в бензин масло, причем оно довольно дорогостоящее и расходуется быстрее.

Из-за этих проблем снижается и мощность двигателя. Теоретически она должна быть в два раза выше, чем у 4-тактных ДВС, но на деле этот показатель не превышает 50-70 процентов. После 2000 года многие производители отказались от двухтактных ДВС. Однако работы по их совершенствованию постоянно ведутся.

Видео принципа работы данного типа двигателей.

Устройство двигателя двухтактного

На сегодняшний день существуют два типа двигателей:


Рассмотрим принцип работы двухтактного двигателя. Все рабочие циклы в двухтактном (процесс впуска топлива и выпуск выхлопных газов, продувка) осуществляются за два основных такта за один оборот коленвала. У данного типа двигателей отсутствуют впускной и выпускной клапаны. Эту роль выполняет поршень, который при своих движениях поочередно закрывает продувочные, выпускные и впускные окна. Это делает данный тип двигателей конструктивно более простыми.

Возможности и преимущества двухтактных

Теоретически мощность двигателя данного типа, при одинаковых размерах цилиндра и скорости вращения вала, в два раза выше, чем у 4х-тактного благодаря увеличению числа рабочих циклов. Но в связи с неполным использованием хода поршня при расширении, худшее освобождение цилиндра от выхлопных газов и частичной затраты мощности на продувку приводят к увеличению мощности двигателя лишь на 60-70 процентов.

Как он устроен

Устройство двигателя состоит из картера, в котором с двух сторон на подшипниках установлен коленвал и цилиндр. В цилиндре перемещается поршень, который представляет из себя металлический стакан, на котором в канавки вложены пружинные поршневые кольца. Эти кольца не пропускают газы между стенкой цилиндра и поршнем. В поршне имеется металлический стержень — палец, который соединяет его с шатуном. Шатун передает возвратно-поступательные движения поршня во вращательные движения коленвала.

Для смазки подшипников и трущихся поверхностей двухтактного двигателя используется топливная смесь, в которую подмешивают немного масла. Смесь топлива с маслом попадает как в кривошипную камеру, так и в цилиндр. В этих узлах смазки нигде нет, так как она бы все равно смылась топливной смесью. Именно поэтому масло добавляют к бензину в определенной пропорции. Для этого используется специальный тип масла, предназначенный специально для двухтактных двигателей. Такое масло способно выдерживать высокую температуру, а при сгорании с топливом оставлять после себя наименьшее количество зольных отложений.

Как он работает

Рассмотрим принцип работы. Полный рабочий цикл в двухтактном двигателе внутреннего сгорания происходит за два такта:

Такт первый

Сжатие. Поршень двигается из положения нижней мертвой точки в положение к верхней, при этом закрывает сначала продувочное, а потом выпускное окно. После этого в цилиндре происходит сжатие поступившей в него раннее топливной смеси. Вместе с этим в кривошипной камере под поршнем, после перекрывания продувочного окна, создается разряженное пространство. Под действием этого разряжения через впускное окно в кривошипную камеру из карбюратора попадает горючая смесь.

Такт второй

Рабочий ход. Когда поршень установлен в положении верхней точки, сжатая топливная смесь поджигается от свечи электрическим разрядом, в результате чего давление и температура газов резко увеличивается. Под действием этого расширения поршень двигается в положение нижней мертвой точки — расширившийся газ осуществляет полезную работу. При этом, опускаясь вниз, он образует большое давление в кривошипной камере, закрывающее клапан. После закрытия клапана газы не могут повторно попасть во впускной коллектор и карбюратор.

При достижении поршнем выпускного окна, оно откроется и начинается выпуск выхлопных газов, давление их в цилиндре снижается. Двигаясь дальше, поршень открывает продувочное окно, и сжатые горючие газы в кривошипной камере проходит по каналу в цилиндр, продувая его от остатка газов. После этого цикл повторяется заново.
» alt=»»>

Заключение

Стоит сказать пару слов о зажигании. В связи с тем, что топливу для воспламенения необходимо время, разряд на свече зажигания должен появиться раньше, чем поршень дойдет до верхней точки, поэтому, чем быстрее двигается поршень, тем раньше должна быть искра. Бывают электронные и механические устройства, способные изменять угол зажигания, изменяющейся при разных частотах вращения.
