Как поставить турбину на камаз

Разновидности и способы установки турбины на КамАЗ

Одним из способов увеличения мощности дизельного двигателя служит система газотурбинного наддува. Основным ее элементом является турбокомпрессор. Он устанавливается на нагнетательном коллекторе и приводится в движение энергией отработанных газов. Использование турбины на КамАЗ дает прирост мощности двигателя около 25 %. На этих грузовиках применяются двухрядные V-образные силовые агрегаты. Поэтому устанавливают 2 компрессора — каждый на свой блок.

Постоянно возрастающие требования по экологической безопасности приводят к тому, что производители вынуждены совершенствовать конструкции двигателей и систем турбонаддува. Поэтому при выборе компрессора и установке своими руками необходимо учитывать модель грузовика и марку силового агрегата.

Какие турбины ставят на КамАЗ

Сегодня самой распространенной является турбина КамАЗ Евро-2. Ею оснащаются 4 марки двигателей:

Компрессоры выпускают 3 российских предприятия. Объединение «КамАЗ» и ОАО «Турботехника» производят турбоагрегаты ТКР-7. Характеристики изделия, выполненного по двухконсольной схеме, позволяют применять их и на моторах «Евро-1». Белорусское предприятие в городе Борисов изготавливает аналог турбины ТКР-7. Немецкий концерн Borg Warner Turbo Systems выпускает изделия высокого качества — с более высокими характеристиками, чем российские и белорусские.

Автомобили, оснащенные силовыми агрегатами Cummis, комплектуются своими компрессорами. Необходимо знать, что кроме этих двигателей, остальные оснащаются парными турбинами: правого и левого исполнения. КамАЗы Евро-3 чаще всего комплектуются агрегатами немецкой торговой марки Schwitzer.

Как проверить

Неисправность турбокомпрессора характеризуется наличием одного или нескольких отличительных признаков:

  • повышенный расход масла;
  • нехарактерный звук работающего агрегата;
  • падение мощности силовой установки;
  • появление из выхлопной трубы сизого или синего дыма.

Проверить турбину можно, не демонтируя ее со штатного места. Первичная диагностика работоспособности агрегата включает в себя:

  • осмотр рабочих лопаток турбины и компрессора;
  • проверку состояния патрубков;
  • контроль наличия осевого и радиального люфта.

Для проверки состояния лопаток необходимо отсоединить выхлопной патрубок турбины и напорный — компрессора. Попадание в рабочие полости даже небольших твердых частиц приводит к образованию задиров и сколов на теле лопаток. При больших скоростях вращения (70-90 тыс. об/мин) это приводит к разбалансировке турбоагрегата, появлению неравномерной нагрузки на подшипники, вибрации и, как следствие, — падению оборотов. Сбои в работе турбины ухудшают параметры наддува и уменьшают тягу двигателя.

Патрубки не должны иметь следов масла. В отдельных случаях может наблюдаться масляное отпотевание на выходе из компрессора, однако при этом напорный патрубок остается сухим. Замасленные патрубки и повышенный расход масла могут обуславливаться как неисправностями турбины, так и двигателя. Правильное определение места дефекта позволит принять верное решение по его устранению.

Наличие люфта в радиальном и осевом направлениях чреват задеванием лопаток о стенки улитки. Это может привести к полному разрушению агрегата. Сдвиг ротора в осевом направлении недопустим. Возможен люфт в диаметральной плоскости не более 1 мм. Если же перемещение ротора больше нормы, то турбоагрегат необходимо демонтировать для ремонта или замены.

Если по результатам диагностики неисправность обнаружить не удалось, то необходимо проверить герметичность выхлопного тракта для турбины и напорного — для компрессора. Падение мощности автомобиля может быть обусловлено плохой регулировкой или неисправностью топливной аппаратуры. Большое влияние на параметры наддува оказывает состояние воздушного фильтра.

Ремонт

Самостоятельный ремонт турбин КамАЗ возможен при наличии запасных частей. В большинстве случаев из строя выходят крыльчатки и подшипники. Восстановить, а тем более отбалансировать вал агрегата в условиях гаража без специальных станков невозможно. В таком случае отремонтировать турбину можно только в специализированной мастерской.

Ремонт турбоагрегата предполагает:

  • разборку;
  • определение поврежденного элемента или узла;
  • замену деталей на работоспособные;
  • балансировку вала с крыльчатками;
  • сборку агрегата;
  • повторную балансировку собранной турбины.

Качественно устранить неисправность без замены дефектных элементов невозможно. Опыт эксплуатации показывает, что поломка, устраненная в условиях гаража, в скором времени напомнит о себе, только с более тяжелыми последствиями.

В большинстве случаев дефекты турбины связаны с выходом из строя радиально-упорного подшипника.

Это может произойти как из-за несоблюдения правил эксплуатации двигателей с турбонаддувом (остановка двигателя без работы на холостом ходу), так и из-за неисправности в системе смазки.

При плохой работе фильтров и наличии в масле посторонних примесей уменьшается зазор между маслосбрасывающим экраном и диском уплотнения, что приводит к ухудшению циркуляции жидкости в системе. Это влечет за собой срыв масляного клина и, как следствие, — выплавление подшипника. Поэтому при демонтаже турбины обязательно проверяется система смазки турбокомпрессора.

Как установить

Некоторые владельцы грузовиков с нетурбированными двигателями самостоятельно монтируют агрегаты для повышения мощности мотора. Установка турбины на простой КамАЗ связана с изготовлением фундамента, т.к. такого места конструкцией не предусмотрено. Чаще всего ставят один агрегат на оба блока. В большинстве случаев используют турбокомпрессоры чешского или немецкого производства.

Читать еще:  Сколько масла в коробке зил 130

Специалисты считают, что перед тем, как поставить турбокомпрессор на КамАЗ-740 (простой), необходимо поменять коленвал и поршневую группу на усиленные. В противном случае возникнут проблемы с двигателем, и тогда предстоит замена большего количества деталей.

Устанавливают такие агрегаты и на турбированных двигателях: один вместо двух. Это и дешевле, и вероятность выхода из строя уменьшается вдвое. Такую установку можно провести как самостоятельно, так и обратиться в сервис. На специализированном предприятии не только профессионально выполнят работы, но и дадут гарантию на их проведение. Многие автовладельцы считают, что гораздо проще установить двигатель подходящей мощности, чем приспосабливать к нему турбину, а настройки проводить методом проб и ошибок.

Сколько стоит деталь

Цена на турбокомпрессор зависит от производителя и модели двигателя. Отечественные изделия для КамАЗ Евро-2 можно приобрести за 14-17 тыс. рублей. Чешские и немецкие агрегаты стоят около 20 000 рублей, а их аналоги — 15-16 тысяч. Самыми дорогими турбокомпрессорами на рынке являются изделия американской фирмы Cummins. Цена на них стартует с 20 тыс. рублей, а некоторые модели продадут за 35-37 тысяч.

Восстановленные (б/у) турбины стоят гораздо дешевле. Их можно приобрести по цене начиная с 6 000 рублей.

Особенности и требования к турбинам на КамАЗ

Для того, чтобы повысить мощность двигателя КамАЗа, не изменяя его основные параметры, как то: количество оборотов и объем двигателя, и служат турбины.

Турбина на КамАЗ принудительно подает сжатый воздух в цилиндры, что дает возможность дополнительному топливу полностью сгорать. На первый взгляд, компрессор на КамАЗ устроен довольно просто. Компрессор и турбина установлены на одной оси. Турбина вращается с помощью отработанных газов, а компрессор доставляет сжатый воздух в цилиндры двигателя.

Однако не все так просто.

Для того чтобы турбокомпрессор КамАЗ работал правильно, необходимо обеспечить полную герметичность компрессора, самой турбины и системы смазки. Поэтому все детали турбины должны быть идеально подогнаны друг с другом. Так как условия работы турбины далеки от идеальных, то вместо подшипников используют втулки, и в этом месте также важно идеальное уплотнение, в противном случае в систему выпуска отработанных газов будет попадать масло.

Какая турбина устанавливается на КамАЗ?

На двигатель КамАЗа можно установить одну или две турбины.

Устанавливается турбокомпрессор на заводе или самостоятельно, при наличии некоторых навыков.
Чаще всего на КамАЗ устанавливается турбина ТКР 7Н-1.

Также довольно распространены отечественные турбины ТКР 7-С6 и ТКР 7 – 9. В почете у водителей турбины чешского производства Sсhwitzer S2B/7624TA/0.76D9.

Какие требования к эксплуатации турбин?

Независимо от модели турбокомпрессора, требования к эксплуатации одинаковые. После запуска двигателя он обязательно должен некоторое время поработать на холостых оборотах, и только после этого двигателю можно давать полные обороты. Таким образом, сопряжение вал-втулка будет полностью обеспечено смазкой. Именно это место в ТКР считается самым слабым, и если не придерживаться этих правил, то турбина быстро выходит из строя.

Прежде чем выключить зажигание, дайте двигателю возможность поработать на малых оборотах. Так как опять же, заглушив двигатель сразу, вы подвергаете риску сопряжение вал-втулка – смазка перестает поступать, а ротор продолжает вращаться.

Тем не менее, ТКР иногда все же придется отдавать в ремонт. Выбирайте для этого проверенные сервисы, например компанию «Turbo Magic», и тогда ваша турбина будет служить вам долго и безотказно.

Турбокомпрессор на КамАЗ: прирост мощности с минимальными затратами

Развиваемая мощность — одна из основных характеристик двигателя, определяющая его пригодность для решения тех или иных задач. Двигатель внутреннего сгорания был создан больше века назад, и все эти годы конструкторы бьются над решением непростой задачи — увеличением мощности. На этом пути были созданы самые разные средства, но одним из самых простых и доступных из них был и остается турбокомпрессор.

Назначение турбокомпрессоров

При обычной работе дизельного двигателя топливно-воздушная смесь в камере сгорания образуется из того количества воздуха, что «самотеком» проникло в камеру сгорания при опускании поршня. Однако в этом случае топливо сгорает не полностью и отдает не всю запасенную в себе энергию, а поэтому двигатель не развивает ту мощность, что мог бы развить. Самое простое решение проблемы, которое приходит в голову — принудительно увеличить объем воздуха, поступающий в камеру сгорания. Как это сделать? С помощью турбокомпрессора.

Турбокомпрессор осуществляет наддув, то есть — под давлением нагнетает воздух в камеру сгорания, в результате чего топливно-воздушная смесь обогащается кислородом и сгорает лучше. А что подразумевается под словом «лучше»?

В первую очередь — полнее. Это значит, что единица объема топлива отдает больше энергии, позволяя двигателю развить большую мощность. На практике использование турбокомпрессоров на различных двигателях КамАЗ дает прирост мощности от 20% до 40%. А вся соль наддува в том, что увеличение мощности происходит без внесения изменений в конструкцию двигателя.

Из-за более полного сгорания топлива значительно снижается токсичность выхлопных газов, уменьшается их дымность (в том числе из-за сокращения количества твердых продуктов сгорания — сажи) и в целом повышается экологическая безопасность двигателя.

Читать еще:  Сколько весит урал 4320

Установка турбокомпрессора на двигатель повышает расход топлива, однако в целом расход топлива для получения единицы мощности в этом двигателе меньше, чем в обычном. Да, если считать в абсолютных числах, то двигатель с наддувом потребляет больше топлива, но он и мощнее — обычный дизель такой же мощности менее экономичен. Так что лучше и экономичнее использовать турбокомпрессор, чем получать ту же мощность от обычного двигателя.

Устройство, работа и характеристики турбокомпрессора

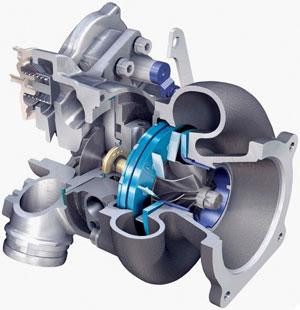

Турбокомпрессоры для КамАЗов устроены на удивление просто. В сущности, в турбокомпрессоре объединено два самостоятельных устройства — газовая турбина и центробежный компрессор.

Газовая турбина состоит из корпуса (который метко прозвали «улиткой») и крыльчатки (турбинного колеса или ротора), имеющей лопасти особой формы. В турбину подаются выхлопные газы двигателя, которые, проходя через канал корпуса, с силой ударяют о лопасти колеса и через центральное отверстие выводятся в выхлопную систему.

Центробежный компрессор имеет такое же устройство — в корпусе-улитке находится компрессорное колесо с лопатками особой формы. Воздух поступает в компрессор через центральное отверстие и через диффузор выходит во впускной коллектор двигателя.

Колеса турбины и компрессора связаны валом через центральный корпус, и именно посредством вала крутящий момент от турбинного колеса передается компрессорному. Тем самым, энергия для работы турбокомпрессора извлекается из энергии отработанных газов.

Принцип работы турбокомпрессора очень прост. Отработанные газы поступают в турбину, где они, ударяясь о лопасти турбинного колеса, передают ему свою кинетическую энергию — во время работы колесо раскручивается до 75 000 оборотов в минуту! Турбинное колесо через вал передает крутящий момент компрессорному — оно, забирая атмосферный воздух, с силой отбрасывает его к стенкам корпуса, разгоняя до высоких скоростей. Этот воздух поступает в сужающийся диффузор, где сжимается и под большим давлением подается во впускной коллектор, а через него — в камеры сгорания.

Так как турбина постоянно работает под высокими тепловыми и механическими нагрузками, ее корпус изготавливается из особо прочных сплавов. А большая скорость вращения колес возможна только при хорошей смазке подшипников (в турбинах для КамАЗов используют подшипники скольжения) — для этой цели турбокомпрессор через маслопроводы подключается к системе смазки двигателя.

Нужно сказать, что в КамАЗах установлены двухрядные V-образные двигатели, для которых оказалось целесообразным применять два турбокомпрессора — по одной на каждый ряд. Применение двух маленьких турбокомпрессоров гораздо удобнее, экономически выгоднее и эффективнее, чем использование одного большого.

Интересно, что турбины на КамАЗы отличаются малыми размерами: диаметры крыльчаток не превышают 61 мм, а диаметры корпусов турбины и компрессора ненамного больше 220 мм. При этом один компрессор весит не более 7 кг. И использование таких небольших агрегатов позволяет резко поднять мощность двигателя!

Турбокомпрессор на КамАЗ: типы, производители, цены

Современный рынок предлагает достаточно широкий выбор турбокомпрессоров на автомобили КамАЗ, однако это не значит, что можно просто приобрести любой подходящий по цене агрегат — здесь все зависит от марки двигателя и, что очень важно, от его экологической нормы Евро.

В настоящее время на различных модификациях КамАЗ можно встретить двигатели четырех экологических классов — от «Евро 0» (только на старых моделях) до «Евро 3».

Класс «Евро 0» — это два двигателя:

— КамАЗ 740.10;
— КамАЗ 7403.

В продаже можно найти турбокомпрессоры только для различных модификаций двигателя КамАЗ 7403 — это хорошо зарекомендовавшие себя ТКР7Н-1. Но класс «Евро 0» постепенно вытесняется, поэтому совсем близко то время, когда таких турбокомпрессоров просто не будет.

Класс «Евро 1» — это два популярных двигателя:

— КамАЗ 740.11;
— КамАЗ 740.13.

Для этих двигателей представлено большое количество турбокомпрессоров, включая различные модификации ТКР7 и К27, а также зарубежные агрегаты CZ Strakonice (Чехия) и Schwitzer (Германия).

Класс «Евро 2» — один из самых распространенных, этому классу соответствует четыре двигателя:

— КамАЗ 740.31-240;
— КамАЗ 740.30-260;
— КамАЗ 740.50-360;
— КамАЗ 740.51-320.

Эти двигатели оснащаются уже озвученными выше турбокомпрессорами в модификациях «Евро 2».

Класс «Евро 3» — на сегодняшний день самый высокий класс двигателей КамАЗ, включает пять агрегатов:

— КамАЗ 740.60-360;
— КамАЗ 740.61-320;
— КамАЗ 740.62-280;
— КамАЗ 740.63-400;
— КамАЗ 740.37-400.

Турбокомпрессоров класса «Евро 3» пока не слишком много, они представлены моделями К27-ТИ и Schwitzer S2B.

Также на ряд моделей КамАЗов сейчас устанавливаются двигатели американской компании Cummins — для них предусмотрены свои модели турбокомпрессоров, отличающихся по конструкции и характеристикам от турбокомпрессоров двигателей КамАЗ.

Если говорить о производителях турбокомпрессоров для двигателей КамАЗ, то на сегодняшний день их не слишком много.

ОАО «КамАЗ». Завод выпускает «родные» для двигателей КамАЗ турбокомпрессоры ТКР7 различных модификаций (от «Евро 0» до «Евро 2»). Эти агрегаты отличаются доступной ценой.

НПО «Турботехника». Отечественное предприятие (город Протвино, Московская область), специализирующееся на производстве турбокомпрессоров. Изготавливает самые востребованные агрегаты ТКР-7 различных модификаций.

«ТУРБО ИНЖИНИРИНГ». Отечественный производитель турбокомпрессоров, предлагает популярные агрегаты К-27ТИ модификаций от «Евро 1» до «Евро 3».

ОАО «Борисовский Завод Агрегатов» (БЗА). Белорусское предприятие, среди прочего предлагающие турбокомпрессоры — аналоги ТКР7.

Читать еще:  Как собрать коробку мтз 82

CZ Strakonice. Чешский завод из города Страконице, предлагающий популярные в нашей стране турбокомпрессоры — аналоги агрегатов К-27. При высоком качестве они несколько дороже отечественных турбокомпрессоров.

Borg Warner Turbosystems. Немецкий концерн, предлагающий качественные турбокомпрессоры под торговой маркой Schwitzer.

Нужно отметить, что все турбокомпрессоры для двигателей КамАЗ — парные. То есть каждый агрегат представлен в одной из двух модификаций — правой или левой. Это необходимо учитывать при покупке, так как установка турбокомпрессора на «чужой» ряд просто невозможна.

Неисправности турбокомпрессоров

Турбокомпрессор — агрегат очень простой и надежный и, казалось бы, ломаться в нем просто нечему. Однако это не так, существует множество типов неисправностей турбокомпрессоров, а все из-за тех колоссальных нагрузок, которые испытывает агрегат во время работы.

Одна из главных причин выхода из строя турбокомпрессоров — недостаточное поступление масла. Вал турбокомпрессора во время работы делает до 75 000 оборотов в минуту, и в случае недостатка масла подшипники, в которых вращается вал, могут выйти из строя за несколько минут. А незначительное смещение или биение вала могут привести к его разрушению, а также к серьезным поломкам колес турбины и компрессора, и полному выходу из строя всего агрегата.

Интересно, что именно недостаток масла чаще всего становится причиной поломок турбокомпрессоров. А все дело в том, что агрегат питается маслом от двигателя, поэтому он может выйти из строя даже при остановке двигателя, работающего на высоких оборотах. Ведь в этом случае вал турбины вращается на высокой скорости, а после глушения двигателя масло в турбокомпрессор перестает поступать, и вал вращается в «сухих» подшипниках (причем из-за колоссальной скорости вращение может продолжаться несколько минут). В большинстве случаев поломка подшипников вызвана именно несоблюдением элементарных правил эксплуатации дизеля с турбокомпрессором.

Также довольно часто турбокомпрессор выходит из строя при попадании в него посторонних предметов. Причем ротору, вращающемуся с огромной скоростью, для поломки не нужно камня — достаточно попадания незначительного осколка поршневого кольца или клапана. А повреждение ротора компрессора возможно даже при попадании в него куска резины или ткани — в этом случае лопатки обычно не ломаются, а гнутся, в результате чего резко ухудшаются характеристики турбокомпрессора.

Существуют и другие причины поломок турбокомпрессоров, однако в большинстве случаев решение проблемы одно — покупка нового агрегата. Но почему? Разве ремонт турбокомпрессора не будет дешевле? Нет, не будет. Точнее, сам ремонт потребует меньших затрат, чем покупка нового агрегата, но после ремонта турбокомпрессор «отходит» недолго, и скоро его все равно придется поменять.

Сложность ремонта турбокомпрессоров заключается опять же в тех нагрузках, которым он подвергается. Здесь необходима очень высокая точность во время установки и обработки деталей, а отклонения даже в микроны повлекут за собой быстрый выход из строя отремонтированного агрегата. Для такой работы нужно применение специализированного высокоточного оборудования и инструмента, поэтому оправдан только ремонт дорогих турбокомпрессоров. А так как турбокомпрессоры на КамАЗ отличаются невысокой ценой, то за их ремонт никто не берется — проще и выгоднее купить новый агрегат.
