Что перевозят в вагонах

Перевозка в крытых вагонах

В крытых вагонах осуществляется железнодорожные перевозки пакетированных, штабельных тарно-штучных грузов, требующих защиты от атмосферных осадков и исключения несанкционированного доступа к грузу.

В крытых вагонах принимаются к перевозке грузы в стандартной таре и упаковке. Размещение грузов в вагоне следует производить равномерно по длине и ширине вагона.

При совместном размещении в крытом вагоне грузов различной массы, а также в различной упаковке грузы в жесткой упаковке и грузы большей массы должны размещаться внизу, а грузы в мягкой (фанерной, решетчатой, картонной и другой облегченной упаковке) и грузы меньшей массы — наверху.

Грузы массой свыше 500 кг, размеры которых превышают ширину дверного проема вагона, принимаются к железнодорожной перевозке в крытых вагонах только при условии, что они могут быть погружены или выгружены из вагонов механизированным способом.

Для наилучшего использования вместимости и грузоподъемности вагонов и механизации погрузочно-разгрузочных работ грузы пакетируются на поддонах (плоских, ящичных и стоечных), либо объединяются в укрупненные грузовые единицы с помощью обвязок, стяжек и полиэтиленовой пленки. При этом габаритные таких грузовых единиц должны по возможности быть кратными размерам кузова вагона. Совместная перевозка в одном вагоне грузов, которые могут испортить или повредить другие грузы, а также жидкостей, сырья животного происхождения и опасных грузов не допускается.

Виды перевозимых грузов

В крытых вагонах осуществляется перевозка широкой номенклатуры грузов:

  • Перевозка продуктов питания (сахар, крахмал, крупа, мука в мешках, консервация, напитки, а также вино-водочные изделия в коробках и др.)
  • Перевозка бытовой техники (машины стиральные и посудомоечные, аудио и видеотехника, плиты газовые и др.)
  • Перевозка строительных материалов (теплоизоляционные материалы в упаковке, цемент и сухие строительные смеси и в мешках, кирпич на поддонах, кровельные материалы на паллетах, плитка керамическая в коробках, камень бордюрный и плитка тротуарная и блоки строительные на поддонах и др.)
  • Перевозка колес и резиновых шин для легкового, грузового транспорта и спецтехники.
  • Перевозка запасных частей и деталей машин
  • Перевозка малогабаритного электротехнического и энергетического оборудования (блоки управления и контроллеры, распределительные щиты, коммутационное оборудование, дизель-генераторы, трансформаторы, и др.)

Перевозка прочих грузов, допускающие погрузку средствами малой механизации или ручным способом.

Типы вагонов, грузовых

Железнодорожный транспорт считается одним из самых безопасных способов перевозки больших объемов груза. По железной дороге можно перевозить любой вид груза (от стандартного до сыпучего и негабаритного). Популярность данного способа объясняется еще и его относительно недорогой стоимостью. Недостатком Ж/Д грузоперевозки является лишь ее привязанность к определенному пути следования.

Железнодорожные вагоны, в которых осуществляется транспортировка грузов по железной дороге, подразделяются на несколько типов: по числу осей, которых может быть четыре, шесть или восемь, вместимости, грузоподъемности и типу погрузки-разгрузки. Выбор типа вагона происходит с учетом отличий перевозимого в нем товара.

Типы вагонов, грузовых

Среди множества типов вагонов выделяют несколько основных групп: платформы, крытые вагоны, специализированные и изотермические вагоны, ЖД цистерны.

Крытые вагоны, технические характеристики

В крытых вагонах, обычно, перевозят бытовую технику, хозтовары, зерно, мебель, одежду и другой подобный груз. Они надежно защищают его от атмосферных и механических повреждений. Крытые вагоны оборудованы специальными закрывающимися люками или металлическими дверьми, расположенными в самом низу. Эти приспособления позволяют облегчить процесс погрузки и разгрузки. Крытые вагоны подразделяются на специальные, в которых перевозятся животные, птицы, автомобили, бумажная продукция и т.д., и универсальные, предназначенные для транспортировки зерна и штучного товара.

Изотермические вагоны

Изотермические вагоны также относятся к категории крытых. Они оснащены оборудованием для транспортировки грузов с ограниченным сроком хранения (рыбы, мяса, фруктов, полуфабрикатов и т.д.). Изотермические вагоны подразделяют на группы по типу и способу охлаждения. Для того, чтобы в вагоне сохранялись определенные температуры, его корпус обшивается пенополиуретановой или полистирольной теплоизоляцией. Вагоны-рефрижераторы, также входящие в категорию изотермических вагонов, оборудованы холодильниками или электросиловым оборудованием, предназначенным для охлаждения или подогрева. Кроме того, они имеют специальные устройства для вентиляции воздуха. Железнодорожные перевозки грузов могут совершаться и в вагонах-ледниках, оснащенных льдосоляным охлаждением. Все виды изотермических вагонов оборудованы различными приспособлениями для удобного расположения груза.

Железнодорожные полувагоны

Железнодорожные перевозки автомобилей, оборудования, сельскохозяйственной техники, сыпучих и навалочных грузов происходят с использованием Ж/Д полувагонов. Так как, данный груз не нуждается в защите от атмосферных воздействий, то он перевозится в открытых грузовых вагонах с бортами, но без крыши. Существуют железнодорожные полувагоны с четырьмя осями, способные перевозить до 65 тонн груза, с шестью осями, вмещающие до 95 тонн, и с восемью осями, грузоподъемностью до 125 тонн. Конструкции кузова железнодорожных полувагонов также бывают различными:

  • вертикальные стены + плоский пол и разгрузочные люки,
  • прямые глухие стены + пол без люков,
  • наклонные стены + люки с обеих сторон.
Читать еще:  Где производят грузовые автомобили

Вагоны без крыши значительно облегчают погрузочно-разгрузочные работы, позволяя использовать даже вагоноопрокидыватели.

Для перевозки насыпных грузов используют железнодорожные полувагоны с цельным металлическим кузовом, состоящим из четырех стен. Нижняя часть кузова оборудована двумя продольными бункерами с наклонными внутренними стенами, оборудованными люками. Кроме того, для транспортировки насыпных грузов используют закрытые или открытые саморазгружающиеся грузовые вагоны (хопперы), выбор которых зависит от необходимости в защите товара от влияния атмосферы.

Ж/Д платформы, размеры и типы

Перевозка негабарита, металлоконструкций, спецтехники и контейнеров происходят при помощи железнодорожных платформ, которые подразделяются на универсальные и специальные.

В конструкцию универсальной ЖД платформы с четырьмя осями входит мощная стальная рама, деревянный пол и откидные металлические борта. Такая платформа может перевозить до 71 тонны груза.

Кроме того, существуют фитинговые платформы со специальными упорами, которыми закрепляются крупнотоннажные контейнеры.

Помимо всего прочего, негабаритный груз может доставляться до места в вагонах-транспортерах.

Перевозка наливных грузов: цистерна железнодорожная

По железной дороге наливные грузы перевозятся в специальных ЖД цистернах, которые выглядят как цилиндрические емкости с отверстиями для наливания жидкости. К наливным грузам относят жидкие и газообразные вещества, например, кислоты, нефтепродукты, масла и т.д. Отличительные характеристики груза влияют на оснащение цистерны приборами для верхнего или нижнего слива. Данные емкости подразделяются на специальные и общего назначения. К примеру, при транспортировке молока используются специальные нержавеющие железнодорожные цистерны с теплоизоляционным слоем, а вязкие нефтепродукты перевозятся в ЖД цистернах с обогревательными рубашками.

Типы вагонов, фото

Изотермические вагоны фото:

Цистерны железнодорожные фото:

Платформы железнодорожные фото:

Полувагоны фото:

Крытые вагоны фото:

Видео: Краш-тесты поездов

Осмотрщик вагонов или что перевозят в крытых вагонах

В общем, работаю я на железной дороге, осмотрщиком ремонтником вагонов (может быть многие видели таких людей, с молоточками, стучащих по колесам).

Осматриваю я поезда грузовые, так как у нас парк отправления грузовых поездов! Разные вагоны приезжают, и жутко вонючие, и возле которых электризуются волосы по телу, и т.д. В одну из рабочих ночей (а график у нас, день, ночь, 48) прибывал графиковый поезд — это поезд, который идет вне графика, двигая график остальных поездов, так как перевозит неизвестно что, старые работяги говорят, что там обычно перевозят ядерные и химические отходы, тогда я еще не знал, что везут, но знал точно, что проходя мимо него даже издалека, появляется странный сладковатый привкус во рту и что этот поезд охраняется конвоем, который присутствует с бригадой при осмотре и ходят с автоматами, с ними нельзя разговаривать и если ты им не понравишься, то они могут тебя арестовать до выяснения (был у нас такой случай:

Один работяга решил пошутить и сказал им, что знает что они везут, его на следующий день нашли какие-то громилы, не зная его фамилии и увезли, ломали весь день и всю ночь, конечно потом ему поверили, что он пошутил, но он еще пол года без премии работал), за этот поезд расписываешься в 5 журналах, и если он встанет в пути следования по причине недосмотра, могут даже посадить!

Так вот нашей бригаде посчастливилось его осматривать, путей в парке много и прибыл он на самый темный путь, там меньше всего прожекторов, и конвой был из 8 человек (было 65 вагонов, но в основном важных бывает вагонов 5-10, остальные вагоны прикрытия или, так сказать, отвлечения), достались мне с напарником вагоны посередине поезда. А я человек любопытный, очень часто заглядываю в щели дверей крытых вагонов, и тут мой напарник начинает менять тормозную колодку и, естественно, все внимания конвоя обратилось на него, а я пошел не спеша дальше, вдруг раз и крытый вагон (я посмотрел по сторонам, конвойного с моей стороны не было) и приоткрытая запломбированная дверь, у меня с собой фонарик, повторюсь, так как работаем мы в ночь.

Я подхожу, делаю вид, что осматриваю вагон снизу, а сам смотрю в щель шириной с большой палец руки, свечу туда фонариком и вижу на полу вагона силуэт похожий на человеческий, присмотревшись, я увидел странную картину, там таких было несколько, считать их не было времени, любопытство раздирало меня, все они были прикованы в лежачем положении к полу тросами, тела их были неровной, несимметричной формы, и когда один из них резко повернули голову в мою сторону, я оледенел от ужаса, кожа у него была трупного цвета, не знаю, можно ли было назвать это головой, но она была в каких-то наростах, череп был не ровный и один глаз был на выкате, больше другого раза в 3, красный, как будто налитый кровью, моё присутствие вызвало у него агрессию, в итоге зашевелились все там находившиеся существа или люди, даже не знаю как их назвать! Рты у них были видимо крепко завязаны, потому что они замычали чуть слышно, по глазам одного из них я понял, что он пытается мне что-то сказать, или передать ту боль, которую он претерпел.

И тут я услышал по ту сторону поезда шаги и понял, что пора двигаться дальше, а то можно оказаться на их месте или отправится к проотцам! После осмотра поезда я поделился всем увиденным с напарником, он мне поверил и тоже был ошеломлен! С тех пор прошло нормально времени, но иногда я закрываю глаза и вижу эту картину, и мне становится очень страшно, страшно осознавать, что ведь когда-то это были нормальные люди! После этого было еще много графиковых поездов, но с таким я больше не сталкивался…

Читать еще:  Как сделать ковш на трактор

Типы вагонов, их назначение и устройство. Технико-экономическая характеристика вагонов. Специализация вагонного парка;

Вагонный парк состоит из пассажирских и грузовых вагонов.

Грузовые вагоны различают по типам, грузоподъемности, количеству осей. Грузоподъемностью вагона называется наибольшая масса груза (нетто), которая может перевозиться в данном вагоне. Тарой вагона считается его общая масса в порожнем состояний.

Общая масса тары и груза нетто, перевозимого в вагоне, составляет массу вагона брутто.

Парк грузовых вагонов состоит из крытых вагонов, платформ, полувагонов, цистерн, изотермических и специального назначения.

Крытые вагоны предназначены для перевозки разнообразных грузов, их сохранности и защиты от атмосферных воздействий (хлебные грузы, известь, цемент в пакетах, различные ценные грузы и др.). Эти вагоны, оснащенные соответствующим оборудованием, могут быть использованы и для массовых перевозок людей. Парк крытых в основном состоит из четырехосных вагонов грузоподъемностью 50-62 т.

Кузов крытого вагона имеет в каждой из боковых стен задвижные двери и по два люка с металлическими крышками. Люки служат для освещения и вентиляции, а также для загрузки вагонов, сыпучими грузами. Крытые вагоны последних выпусков имеют металлический кузов, уширенный дверной проем Грузоподъемность вагона 68 т., объем кузова 140 м 3

Платформы (франц. plateforme, от plate — плоский и forme — форма) вагоны без кузова, которые используются для перевозки длинномерных и тяжеловесных грузов. Платформы строят с невысокими откидными металлическими бортами, приспособлениями для установки стоек. Выпускаются также четырехосные платформы, оборудованные специальными устройствами для установки и крепления контейнеров массой брутто 10, 20 и 30 т.

На платформах перевозят длинномерные, громоздкие и тяжеловесные грузы, бревна, столбы, доски и т. п. Грузоподъемность платформ последних выпусков 70—72 т. Для перевозки крупнотоннажных контейнеров массой брутто 10, 20 и 30 т выпускаются специальные четырехосные платформы, оборудованные специальными устройствами для установки и крепления контейнеров.

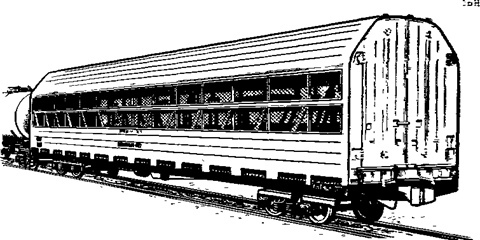

Крытый вагон для перевозки легковых автомобилей

Четырехосная платформа с цельнометаллическими бортами:

1— боковой откидной борт, 2 — ограничители бортов, 3 — торцовый откидной борт

Специальная платформа для перевозки крупнотоннажных контейнеров

Полувагоны — наиболее распространенный вид вагонов грузового парка. Они служат в основном для перевозки массовых навалочных, сыпучих грузов, таких, как уголь, руда, кокс, щебень, гравий и др. В полу кузова вдоль боковых стен предусмотрены разгрузочные люки, через которые сыпучий груз самотеком разгружается по обе стороны полувагона. Двери нужны для загрузки полувагона длинномерными грузами или самоходным транспортом. На дорогах применяют четырех — и восьмиосные полувагоны (рис. 18.4), а также оставшиеся в небольшом количестве шестиосные полувагоны грузоподъемностью 94 т с кузовом, имеющим металлическую обшивку боковых стен и торцовых дверей. Выпускаются также полувагоны с глухим кузовом без разгрузочных люков; разгрузка их производится на вагоноопрокидывателях.

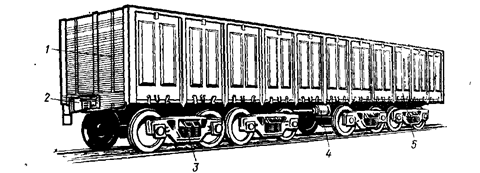

Рис 18.4 Восьмиосный полувагон грузоподъемностью 125 т;

1—кузов, 2— автосцепка, 3—двухосная тележка, 4 — тормозной цилиндр, 5— рама кузова;

Жидкие грузы (нефть, керосин, бензин, масло, кислоты и т. п.) перевозят в цистернах.

Цистерна — (от латинского cisterna — водоем, хранилище) представляет собой резервуар (котел) цилиндрической формы, имеющий в верхней части люки для налива груза, а также для очистки и ремонта котла. В цистернах перевозят жидкие грузы (нефть, керосин, бензин, масло, кислоты и т. д.). Грузоподъемность цистерн в зависимости от числа осей (четыре, шесть, восемь) изменяется от 50 до 120 т.

Разнообразие грузов обусловливает существенные изменения конструкций цистерн.

В зависимости от перевозимых грузов цистерны могут быть разделены на две группы:

общего назначения — для перевозки широкой номенклатуры нефтепродуктов,

специальные — для перевозки отдельных видов грузов.

Цистерны общего назначения в свою очередь могут подразделяться на цистерны для перевозки светлых (бензин, лигроин и т. п.) и темных (нефть, минеральные масла и т. п.) нефтепродуктов. Ввиду повышенной огнеопасности светлых нефтепродуктов и ненадежной герметичности нижних сливных приборов цистерны для перевозки этих грузов оборудуют устройствами верхнего слива (колпаками).

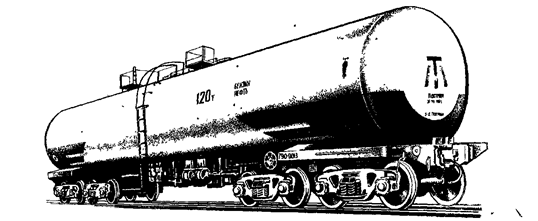

Рис 18. 6 Восьмиосная цистерна

В цистернах для темных нефтепродуктов предусмотрены нижние сливные приборы. В нижней части резервуара расположены устройства для слива груза. Внутренняя поверхность цистерн, в которых перевозят кислоты, покрыта защитным слоем (резиной, свинцом), предохраняющим металл от разрушающего действия, кислот. В этих же целях котлы цистерн изготовляют из кислотоупорных металлов—нержавеющей стали, алюминия. Цистерны для перевозки молока делают из нержавеющей стали, покрытой снаружи слоем тепловой изоляции.

Вязкие нефтепродукты перевозят в цистернах, оборудованных паровой рубашкой, что значительно упрощает и ускоряет слив грузов.

Скоропортящиеся грузы (мясо, рыбу, масло, фрукты и др.) доставляют в изотермических вагонах. Изотермический вагон — это холодильник на колесах. Чтобы сохранить качество продуктов при перевозке, внутри вагона поддерживается постоянная температура. Кстати, название изотермический (isos по-гречески) означает постоянный. Самые простые вагоны для перевозки скоропортящихся продуктов — это вагоны-ледники, в которых для охлаждения продуктов используют естественный лед (часто с добавлением соли, чтобы понизить температуру), сжиженные газы (например, жидкий азот), сухой лед. К изотермическим вагонам относятся также вагоны-рефрижераторы, оборудованные механической холодильной установкой и электрическим отоплением, а также рефрижераторные секции из 5 или 12 четырехосных вагонов грузоподъемностью 30 — 40 т каждый.

Читать еще:  Как работает пароочиститель для дома

Вагоны специального назначения предназначаются для грузов, требующих особых условий перевозки, например, транспортеры для перевозки громоздких и тяжеловесных машин и оборудования (транспортеры — это многоосные платформы (12, 16, 20 и более осей) грузоподъемностью 130, 180, 230 и 300 т; вагоны для перевозки скота; живой рыбы; битума, цемента; легковых автомобилей; вагоны, предназначенные для технических и бытовых нужд железных дорог; вагоны-мастерские; вагоны восстановительных и пожарных поездов; думпкары; хопперы.

Думпкар — вагон-самосвал, так можно перевести это слово с английского. Такие вагоны очень удобны для перевозки сыпучих грузов — угля, песка, щебня и др. Хотя эти вагоны и носят название иностранного происхождения, строили их в России задолго до появления думпкаров, например, в Америке, При прокладке железных дорог балласт доставляли в полувагонах с опрокидывающимся кузовом.

Хоппер — вагон с откидным дном. Кузов такого вагона имеет особую форму; его торцы скошены. Поэтому сыпучие грузы, которые возят в хопперах, разгружаются через открытый люк в полу кузова «самотеком».

Рис 18. 5 Хоппер-дозатор ЦНИИ-ДВЗ

В вагонах пассажирского парка перевозят людей, багаж, почту; к ним относятся и вагоны-рестораны, специальные вагоны (служебные, лабораторий, клубы и т. п.).

Цельнометаллический пассажирский четырехосный вагон

Пассажирские вагоны бывают дальнего, межобластного и пригородного сообщения. Вагоны дальнего следования (рис. 18.1) подразделяют на мягкие и жесткие, а по планировке — на купейные (два — или четыре места в купе) и не купейные. В вагонах межобластного сообщения мягкие кресла расположены в общем, пассажирском салоне.

Пассажирские вагоны оборудованы устройствами отопления, вентиляции и освещения. Отопление может быть водяное или электрическое. В вагонах последней постройки применяется комбинированное водяное отопление, при котором нагрев воды может осуществляться электронагревателем и твердым топливом. Вагоны оборудованы приточной принудительной вентиляцией (подогретый и очищенный воздух подается по воздушному желобу во все отделения вагона), а также специальными установками для кондиционирования воздуха. Такие установки приготовляют воздух определенной влажности и температуры с давлением, несколько большим атмосферного, поэтому устраняется возможность попадания наружного воздуха через не плотности вагона.

Освещение в пассажирских вагонах дальнего и межобластного сообщения электрическое. Электричество для каждого вагона вырабатывается генераторами, приводимыми в действие от оси колесной пары вагона или от специального вагона-электростанции, включаемого в поезд.

На станциях и при малых скоростях следования питание вагонов электроэнергией происходит от аккумуляторных батарей, заряжаемых во время движения. За последнее время нашло широкое распространение люминесцентное освещение.

Парк пассажирских вагонов состоит в основном из четырехосных цельнометаллических вагонов, оборудованных дополнительно устройствами отопления, вентиляции, электрического освещения и др.

В каждом вагоне независимо от назначения и конструкции есть следующие общие элементы:

§ ходовые части, воспринимающие массу вагона и обеспечивающие безопасное и плавное его движение. К ним относятся: колесные пары (рис.2.14), буксы с подшипниками (скольжения или качения (роликовые) и рессорное подвешивание. У четырехосных и многоосных вагонов все эти части объединены в тележки;

§ рама вагона, воспринимающая массу кузова и находящегося в нем груза и передающая на ходовые части вертикальные и горизонтальные усилия, действующие на вагон. К раме крепятся ударно-тяговые приборы и тормозное оборудование;

§ кузов, предназначенный для размещения в нем пассажиров или грузов;

§ ударно-тяговые приборы, служащие для сцепления вагонов между собой и с локомотивом и смягчения растягивающих и сжимающих усилий, передаваемых от локомотива и от одного вагона другому. К ним относятся автосцепка, винтовая сцепка и буфера;

§ тормоза и тормозное оборудование, обеспечивающее уменьшение скорости движения или остановку поезда. Торможение происходит за счет нажатия тормозных колодок на колеса, в результате чего между ними возникает трение, замедляющее скорость вращения колес. Применяют тормоза двух видов — автоматические и ручные. Автоматические тормоза, которыми оборудуются все вагоны, приводятся в действие машинистом. Схема устройства автоматических тормозов приведена на рис 2.15. Вдоль вагона проходит тормозная магистраль 1. Тормозные магистрали вагонов соединяются между собой с помощью меж вагонных соединительных рукавов 3 Тормозная магистраль вагона соединяется с воздухораспределителем 7 который служит для автоматического распределения воздуха при зарядке магистрали, торможении и отпуске тормозов. Воздухораспределитель соединяется с запасным резервуаром 4 и тормозным цилиндром 5. В запасном резервуаре находится сжатый воздух, который при понижении давления в тормозной магистрали переходит через воздухораспределитель в тормозной цилиндр и осуществляет торможение. Тормозной цилиндр через поршень со штоком передает усилие на систему рычагов (рычажную передачу) 9, обеспечивающих прижатие тормозных колодок 8 к колесам. Выпускной клапан 6 служит для выпуска сжатого воздуха из запасного резервуара и тормозного цилиндра в случаях, когда необходимо разрядить тормоз.

Различают полное опробование автотормозов с проверкой состояния тормозной магистрали и действия тормозов у всех вагонов и сокращенное, когда состояние тормозной магистрали проверяется на действие тормоза у хвостового вагона.

На части вагонов, кроме автоматических, устанавливаются также ручные тормоза. Они применяются как вспомогательное средство для удержания составов на месте при отцепке локомотива, а также как резервные средства торможения в случае порчи автоматических тормозов.
