Как сделать вом на самодельный минитрактор

Содержание

ВОМ (вал отбора мощности) на минитрактор своими руками

Разнообразие сельскохозяйственных адаптеров на тяжелую и среднемощную тракторную технику просто зашкаливает. Картофелекопалки, грабли-ворошилки, плуги, сеялки, бороны, дождеватели и оборудование для заделки удобрений делают привычный труд фермера более легким и оперативным.

Чтобы вспомогательные навески функционировали согласно своему прямому назначению, необходим вал отбора мощности (ВОМ). О том, как он функционирует, из чего состоит и как его можно изготовить собственноручно мы и поговорим в статье.

Вал отбора мощности: устройство и классификация


ВОМ принимает на себя обороты от двигателя внутреннего сгорания и передает их на вспомогательное навесное оборудование, тем самым приводя их в действие.

Классификация ВОМ

По локализации на минитракторе бывают:

  • задние (обозначение а по рисунку);
  • боковые (б);
  • передние.


Вал отбора мощности на самодельный минитрактор как и на любую заводскую модель агротехники, устанавливают сзади. Только тракторы универсально-пропашного цикла имеют боковой и задний вариант компоновки.

В зависимости от характера привода:

  • несинхронные;
  • синхронные.

Несинхронные в свою очередь подразделяются на:

  • зависимые;
  • независимые;
  • промежуточный вариант – наполовину автономные.


Схема устройства синхронного (а) и зависимого (б) валов приведена на чертеже. Их ведущими рабочими деталями выступают:

  • 1- сцепление;
  • 2 – вал трансмиссии;
  • 4 – промежуточный механизм;
  • 6 – сам ВОМ;
  • 5 и 3 – рычажные органы;
  • 7 и 8 – шестеренки.

ВОМ с несинхронным приводом связан с мотором сцеплением или самим коленвалом. Вращение вала отбора мощности с зависимым приводом запускается через сцепление, но при его остановке – так же прекращает работу.

Независимый привод ВОМа позволяет ему работать независимо от того, включено или выключено сцепление или нет.

В случае с полунезависимым приводом ВОМ будет активен лишь при переключении трансмиссии.

Последней классификацией, на которой стоит остановиться, это особенности управления. Бывает:

  • механическое;
  • гидравлическое управление ВОМом.

Первый чаще всего оснащен зависимым приводом и ступенчатым редуктором.

Гидроуправление сложнее механического. Чтобы схема работала, потребуется более мощный планетарный редуктор. Схема его работы в отключенном и пусковом состоянии приведена на рисунке, где:

  • 1 – пусковой рычаг;
  • 2 – усилие мотора;
  • 3 – винт;
  • 4 – пружинящий элемент;
  • 5 – тормоз;
  • 6 – ведомый вал;
  • 7 – шестеренка;
  • 8 и 11 – водило и его стопор;
  • 9 – привод;
  • 10 – сателлит.

ВОМ на самодельный минитрактор: делаем у себя дома

Для того, чтобы воплотить эту инженерную мечту в жизнь, можно воспользоваться одним из предложенных чертежей.

Согласно нижней схеме, в конструктиве будущего ВОМа выделяется несколько базовых элементов:

  • рама передняя;
  • ведущая звездочка;
  • ведомая звездочка;
  • дополнительный вал отбора;
  • подшипник в количестве 2 ед. – лучше взять уже готовые, снятые со старой сельхозтехники;
  • тормоз.

Сборка будет выглядеть так, как показано на установочной схеме ко второму чертежу.

Как сделать ВОМ универсальным?

Для того, чтобы придать этому рабочему узлу универсальность и создать все условия для агрегации навесок в любой части трактора, его конструкция должна претерпеть некоторые изменения. Заднюю траверсу минитрактора можно оборудовать валом отбора мощности заднего типа, куда присоединить элементы коробки передач.

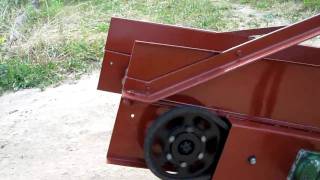

ВОМ с боковой установкой требует агрегации металлической конструкции, куда внедряют детали трансмиссии. Совмещение с карданными валами будет производиться через шлицованные валики, которые должны свободно находиться в конструкции. После сборки должен получиться примерно такой механизм, как на рисунке.

Изготавливая подобные самоделки, не стоит забывать, что есть уже готовые заводские варианты исполнения ВОМа.

Сборка с применением уже готовых деталей в значительной степени упростит работу. Единственным недостатком в этом случае будет цена.

Минитрактора с валом отбора мощности можно поставить в один ряд с дорогими тяжелыми тракторами. При том, что они стоят в разы дешевле, функционально они ничем не отличаются от своих производственных аналогов.

Минитрактора с ВОМом можно эксплуатировать круглый год: летом – собрать урожай, осенью – использовать для сбора листьев и остатков травы, зимой – очистить двор от снега или перевезти тяжелые грузы.

ВОМ на самодельный трактор.

Привез из деревни тракторок. В этом году 35 лет со дня постройки «Чебурашки». Всё хорошо но для полного счастья не хватает ВОМ. Вижу два пути:1- от КПП через раздатку с помощью карданчиков вывести на зад, 2- подсмотрел сзади стоит редуктор к нему приделан стартер от легковушки. Выскажите пожалуйста все за и против, а мож кто и третий вариант подкинет.

mak_80; Для советов, нужно хотябы перечень агрегатов трактора перечислить!

Lysenko; Двигатель УД2, сцепление, КПП от ГАЗ-51 задний мост укороченный ГАЗ-51. Есть гидравлика насос НШ-10 распредилитель от Т-25 2-х секционный.

Читать еще:  Самодельная кабина на минитрактор своими руками

Мене вариант со стартером но берут сомнения. Стартер расчитан на кратковременное включение, там даже обдува никакого нет, а если я на огороде допустим с КК соток 10 картохи разогнать захочу он не сгорит или охлаждение какое калхозить надо?

mak_80 написал :
Стартер расчитан на кратковременное включение, там даже обдува никакого нет

В журнале «Моделист-Конструктор» была статья об установке стартера в качестве тягового двигателя на электрокарт. Годики этак 70-е начало 80-х.

делай через гидравлику, ставь гидромотор и не парся пусть дороже но надежней и легче.

vlad_reg84; А два НШ-10 справятся с этой задачей?

mak_80; и зачем два одного должно хватитьсмотря какой мотор и чтоему придется приводить в движение к нш10 подойдет гидромотор г15-22н на выходе 900 оборотов вот киловат мало смотря что крутить[

]( «картофелекопалка»)
это так в пример

]( «Schrägachsenmaschine/ bent-axis (axial piston) pump (motor)»)

]( «Bent-axis hydraulic motor animation and exploded view»)

vlad_reg84 написал :
и зачем два одного должно хватитьсмотря какой мотор и чтоему придется приводить в движение к нш10 подойдет гидромотор г15-22н на выходе 900 оборотов вот киловат мало смотря что крутить

А какме обороты насоса должныбыть, прото НШ стоит за ДВС и вращается примерно со скоростью 1000об/м а может и того меньше. А КК грохотную потянет?

mak_80; я не специалист поэтому не могу точно ответить все есть в тех характеристиках, найдите контору которая занимается гидравликой и посоветуйтесь со спецом ведь дело не только в нш а также в двс гидромоторе и агрегатах приводимых в движение у нш должно быть не больше 1500 оборотов.

я думаю потянет!
в селах у кого вом сломан на тракторах все делают на гидравлике.

Поработавши немного на тракторке пришол к выводу что УД-2 неплохобы поменять, а то аппетит у него не детский, да и хочется чего нибудь менее шумного и капризного. Вот и думаю чего выбрать среди нынешнего многообразия на достойную замену «ветерану»? Вот к примеру Кипор KG390 13л.с. или дизель KM186 9л.с., больше склоняюсь к дизелю, думаю меньшую мощность должен компенсировать крутящий момент.

ВОМ на минитрактор своими руками – верное решение современного инженера

Для того чтобы широко распространенное сегодня навесное оборудование для мини-трактора могло функционировать, выполняя поставленные перед ним задачи, агротехника оборудуется валом отбора мощности, известного еще как ВОМ.

ВОМ – один из технических узлов машин специального назначения, через который мотор передает крутящий момент на навеску – плуг, борону, дождеватель, мульчер и многие другие разновидности адаптеров.

Практически все сельхозмашины оснащены задним ВОМом, в случае чего навески считают 3-точечными задними. Лишь в отдельных случаях, продиктованных конкретными производственными целями ВОМ может имеет переднюю локализацию.

Учитывая весомые преимущества данного механизма в процессе конструирования минитрактора может возникнуть вопрос – как сделать ВОМ у себя дома, о чем и будет идти речь.

Особенности ВОМ

Все имеющиеся модификации таких валов имеют стандартную скорость, которая может быть 1000 или 540 оборотов в минуту. По своим конструктивным особенностям они бывают:

  • зависимого типа – останавливают при выключении мотора, а вращательное движение самого вала инициируется муфтой сцепления;
  • независимого – главное сцепление сельхозмашины не влияет на его работу, а вращение исходит от отдельного вала;
  • синхронного – его крутящий момент определяется положением коробки переключения передач, а само название говорит о том, что его запуск производится синхронно с ней через соединительный вал.

Передача оборотов от мотора может производиться несколькими способами:

  • непосредственно – например, через ременную передачу или редуктор, что чаще всего используется в миниагротехнике;
  • опосредованно, минуя гидросистемы.

Кроме того, вращение вала может происходить в 2-х скоростных позициях:

  • константной – не зависящей от коробки передач;
  • переменной – имеет значение, четко пропорциональное скорости перемещения мини-трактора.

Нынешнее тракторное производство выпускает модели не только с 1-м ВОМом, а даже с 2-мя. В первом случае, желательно выбирать машину с передним размещением ВОМа, чтобы можно было ее использовать и для покоса травы, и для зимних снегоуборочных работ.

Устройство ВОМа

Состоит из таких элементов:

  • редуктора с 2-мя скоростями;
  • планетарного редуктора;
  • переключателя привода.

Планетарный редуктор в свою очередь состоит из :

  • водила;
  • шестеренки;
  • втулки с 3-мя саттелитами.

При помощи особых креплений он соединяется с валом, который заканчивается хвостовиком, который и производит отбор мощности.

Делаем ВОМ самостоятельно

Для того чтобы сделать собственноручно вал отбора мощности на самодельный минитрактор, предлагаем ознакомиться со следующим вариантом чертежа ВОМа, расположенным ниже.


В его конструкции можно выделить 6 ключевых позиций, нумерация которых соответствует легенде чертежа:

  1. передняя траверса;
  2. звездочка, которая здесь будет выступать в качестве ведущей;
  3. снова звездочка, только уже ведущая;
  4. вал промежуточного типа, снабженный шпоночным гнездом;
  5. подшипник;
  6. барабан тормоза.

Важно то, что упростить себе задачу можно и здесь, например, взяв готовый подшипник (лучше – шариковый), в количестве 2 шт. Отлично подойдет для этих целей старый соломотряс или картофелеуборочный комбайн, откуда их чаще всего снимают.

Локализация ВОМа – еще одна деталь, которую нельзя упустить

Агрегаты, которые впоследствии будут навешиваться на трактора, могут располагаться не только сзади, а спереди и даже сбоку. А это означает, что ВОМ, вернее его локализация, тоже может быть «плавающей». На задней траверсе трактора можно установить задний ВОМ, где кроме него размещены элементы трансмиссии.В случае бокового ВОМа используют корпус или из металла или из пластика, которые плотно закрепляется на коробке переключения передач. Чтобы к ним «подтянуть» карданные валы, которые и будут выступать в роли передатчиков вращения, концы вала оставляют открытыми. Они имеют вид коротких шлицованных валиков.

Читать еще:  Минитрактора украинского производства хтз все марки


ВОМ на минитрактор самодельный – важное решение, которое позволяет сделать домашнюю технику современной и маневренной. Причем, по своим техническим характеристикам такие самоделки, который практически каждый может изготовить у себя в гараже или на заднем дворе, будут абсолютно не хуже производственных. Меняя адаптеры, такая техника будет трудиться и летом, и зимой, что особенно важно владельцам загородных домов или фермерских хозяйств.

Самодельный минитрактор для домашнего хозяйства

Минитрактор является незаменимой сельскохозяйственной техникой для обработки земли, посадки семян и сборки урожая. Особенно данная техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новинки техники китайского производства порой не всем по карману. Поэтому все больше домашних мастеров стараются изготовить минитрактор самостоятельно, используя подручные материалы.

Выбор двигателя для самодельного трактора

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД. Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является двигатель УД-25. Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

Более дорогостоящий вариант – это двигатель из «Жигулей». Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

  1. Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
  2. Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
  3. Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
  4. К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
  5. Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Важно! Мосты должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Плюсы установки гидравлики

Гидравлика на минитрактор устанавливается для того, чтобы обеспечить работу некоторым его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои преимущества.

  1. Машина становится легкоуправляемой. Руль можно крутить, практически не прилагая усилий, одной рукой.
  2. Гидравлика дает возможность применять различное навесное оборудование.
  3. Применение гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.
Читать еще:  Переделка дизельного мотоблока в минитрактор

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что некоторая часть мощности двигателя уйдет на обслуживание данного узла. Поэтому для тракторов с маломощными двигателями установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ

Вал отбора мощности (ВОМ) предназначен для приведения в движение различных сельхозяйственных механизмов, подсоединяемых к минитрактору, например, различных фрез для обработки земли, картофелекопалок, косилок, снегоуборочников и т.д.

ВОМ может быть как зависимым, так и независимым. В первом случае вал приводится в движение от трансмиссии, передающей вращательное движение на колеса. Как только колеса останавливаются, ВОМ прекращает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Поэтому, чем выше обороты двигателя, тем быстрее вращается вал.

Кроме всего, существуют трактора с ВОМ синхронного типа. Скорость вращения синхронного вала напрямую зависит от передаточного числа передачи движущегося трактора. Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Установка рулевого управления

Самостоятельно изготавливать механизм рулевого управления достаточно сложно, и в принципе нет смысла, поскольку все детали можно взять из любого легкового автомобиля.

Далее приведена схема, на которой показано, как устроено стандартное рулевое управление, устанавливаемое на большинстве самоходной техники.

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Кабина изготавливается следующим образом.

  1. Первым делом, нужно собрать каркас из деревянных брусков согласно размерам чертежа.
  2. Далее, по размерам деревянных деталей каркаса режут металлическую профильную трубу. Все детали соединяют методом сварки.
  3. Сваренную конструкцию ставят крышей на землю и приваривают внутри кабины держатели для стекол.
  4. Крыша изготавливается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины.
  5. Пол и боковые части кабины изготавливаются из листовой стали толщиной 2 мм.
  6. Каркас дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на каркас можно установить газовые лифты.
  7. После установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем.
  8. Кабина устанавливается на раму, на заранее приготовленное для нее место.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
  4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.
